摘要:面对除尘清灰空压机压力开关容量小,没有适应大功率电机选用的压力开关，经巧用改进电路从而达到理想预置、稳定的气源压力，同时又达到节能降耗延长机械寿命的双重效果。
关健词： 技改交流、压力开关、节能降耗、双重效果。
现代旋转窑、回转窑及Ф3.2m直径的立窑窑尾烟气治理在布袋除尘系统中，清灰动力来源于空压机，其首选容积正常在3m3/min22kw/h～6m3/min37kw/h时，而此规格系列或更大容积的空压机市场上很难见到配置气压开关控制电机的起动或停止，从而达到理想预置、稳定气源压力，即是空压机厂家在空压机上设置了气压调节阀稳定气源压力，但不能直接控制电机，产生许多无用功，很不经济并增加了机械的磨损程度。由此，我们对该系列空压机进行改造，改造的首选元件就是GYD/QK系列气源压力开关，其规格型号见下表：
|
产品型号 |
额定电压(v) |
额定电流(A) |
最大压力(Mpa) |
压力差(Mpa) |
进气螺纹 |
排气螺纹 |
|
GYD-20 |
380 |
16 |
1.5 |
0.3±0.05 |
G3/8” |
M10×1 |
|
GYD-10 |
380 |
6.3 |
1.5 |
0.3±0.05 |
G3/8” |
M10×1 |
|
QK20(A) |
220 |
16 |
1.25 |
0.3±0.05 |
G3/8” |
M10×1 |
|
QK20(B) |
220 |
16 |
1.25 |
0.3±0.05 |
G3/8” |
M10×1 |
|
QK10(A) |
380 |
6.3 |
1.25 |
0.3±0.05 |
G3/8” |
M10×1 |
|
QK10(B) |
380 |
6.3 |
1.25 |
0.3±0.05 |
G3/8” |
M10×1 |
根据表中最大触点容量在16A范围。而当选用3(m3/min)22kw时，其电机的相电流:
A=
θ─功率因数(取0.85)n ─电机效率(取0.85)
A=
= 46（A）
通过电流对比选择，异步电机的相电流超出气压开关元件的最大使用范围。我们从经济合理的角度选择GYD-10较小容量规格的气压元件并对电路作了如(图一)直接起动和(图二)降压起动的改进。

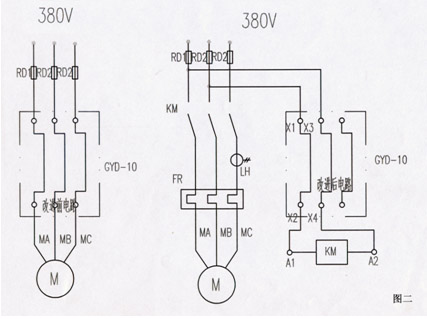

直接自动起动、停止的改进：将压力开关GYD-10的X1、X3进线端接熔断器RD1、RD2端
，主电路接触器KM线圈接压力开关的X2、X4端,则大功率电机的的起动、停止受压力开关的直接控制。

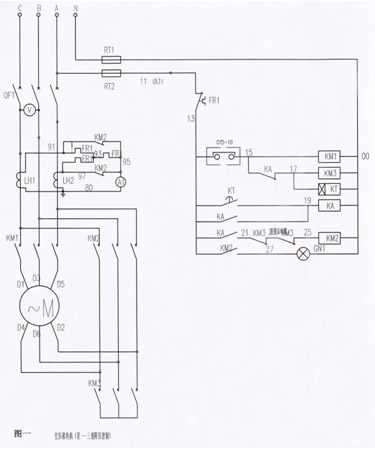

降压自动起动、停止的改进：在原星/三角降压电路中去掉停止按钮并连通，同时去掉起动按钮及接触器联锁触点，将压力开关GYD-10串联电路中即可。
该技改方案既解决了市场气压开关触头容量严重不足的问题,同时又达到节能降耗延长机械寿命的双重效果。
