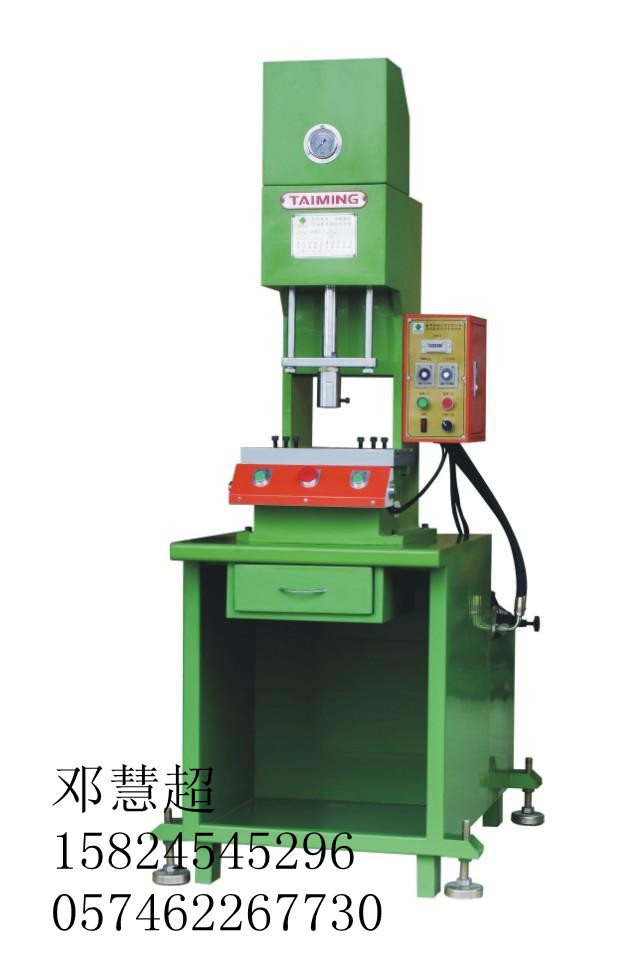

103C型油压机
品牌：XTM 型号：XTM-103C
详细说明:
额定压力 3T-50T 油箱容量 30L
重量 250KG 柱数 单柱
桌上型油压冲床适用范围：（C型油压机，油压机，液压机，电机压装，轴承压装，液压压装机，铆接设备，液压整形）
本系列液压冲床广泛适用于各种材料的冲孔,压印,整形,铆接.弯曲,剪切,拉伸,各种小型零部件的压装、装配.是一种多用途压床.
该系列压床是一款适用性极强的单轴装配设备,集气压,油压优点为一身,是广大厂商提高质量的优选产品.
产品特点:
1.该系列液压压床以1-15MPA的液体压力为动力源,外接三相AC380V 50HZ或三相AC220 60HZ交流电源.总耗电功率不超过3.7KW.
2.该系列设备以液体作为介质来传递能量，控制灵活，易实现自动化，运行速度匀速平稳，与气压设备相比，速度和压力可调可控，出力调节范围大，独立性强，性能更稳定，能大大提高产品的压装质量。
3.设备待机时噪音不超过80分贝.
4.采用整体焊接的坚固开式结构,可使机身保持足够的的钢性,同时拥有最方便的操作空间,
5.分手动和半自动两种控制方式,手动可将压装上模停在任意行程范围内,配有紧急回升按钮,也可加装红外线护手装置.
6.该系列压床的压装行程一般通过计时器,压力开关,位置感应器,或客户本身的模具进行控制
7.压装主轴的回升高度,可通过计时器,或位置感应器任意行程范围内调整.
8.主轴的下降回升速度匀为3tf为90MM/S, 5tf为75MM/S, 10tf为68MM/S.
9.压力、行程、保压时间、闭合高度客户均可自行调整,方便操作；
10.液压系统计内置机架内,外观整洁,轻巧,稳重.
11.具有自动计数功能,可也加装测力显示器,可依客户要求定做,
12.该系列液压机械出力范围有3tf. 5tf. 10tf. 可选.(1tf=1000kgf=9.8KN)
|
项目型号 |
XTM-103-3T |
XTM-103-5T |
XTM-103-10T |
|
最大工作高度mm |
245 |
245 |
300 |
|
油缸行程mm |
150 |
150 |
200 |
|
轴孔尺寸mm |
25 |
25 |
30 |
|
工作面尺寸mm |
350*240 |
350*240 |
400*300 |
|
电源V |
380v,50/60HZ |
380v,50/60HZ |
380v,50/60HZ |
|
马达功率KW |
2.25 |
2.25 |
3.75 |
|
机械外形高度mm |
1670 |
1670 |
1720 | |
