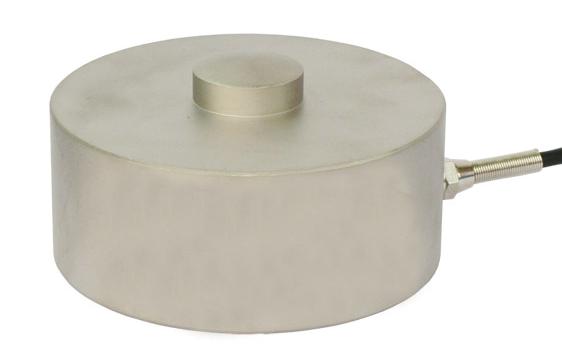

SDC-204
量程: 0.1, 0.2, 0.5, 1, 2, 3, 5, 10, 20, 30(t)
特点:
采用铝合金或合金钢材质；结构简单，性能可靠，精度高，互换性好，安装方便。
用途:
应用于工业过程力的控制及配料控制系统。
接线方法:
|
红 + |
(输入 +) |
白 - |
(输出 -) |
黑 - |
(输入 -) |
绿 + |
(输出 +) |
电缆线采用四芯屏蔽电缆(φ5x3000mm)，电缆线长度可根据客户需求适当增减，建议使用此长度以确保输出精度。
受力方式:
相应尺寸参照图(mm):
外型尺寸: ΦD2, H1 螺纹孔大小: M
|
量程(t) |
0.1/0.2 |
0.5 |
1 |
2 |
3 |
5 |
10 |
20 |
30 |
|
D1 |
Φ10 |
Φ22 |
Φ32 |
Φ42 |
|
D4 |
Φ42 |
Φ70 |
Φ90 |
Φ125 |
|
D5 |
Φ50 |
Φ90 |
Φ115 |
Φ155 |
|
H1 |
30 |
48 |
60 |
90 |
|
H2 |
23 |
36 |
48 |
85 |
|
H3 |
10 |
15 |
20 |
25 |
|
M |
M5 |
M10 |
M12 |
M16 |
|
SR |
30 |
50 |
80 |
100 |
技术参数参照表:
|
准确度等级：D2(OIML R60) |
温度补偿范围: -10~+40℃ |
|
灵敏度: 2.0±0.04mV/V |
使用温度范围: -35~+65℃ |
|
蠕变: ±0.03%F.S/30min |
灵敏度温度影响: ±0.03%F.S/10℃ |
|
零点输出: ±1.0%F.S |
零点温度影响: ±0.05%F.S/10℃ |
|
输入阻抗: 700±10Ω |
安全过载范围: 120% |
|
输出阻抗: 700±5Ω |
极限过载范围: 150% |
|
绝缘电阻: ≥5000MΩ(100VDC) |
防护等级: IP66 |
|
激励电压: 9~12VDC |
| |
