| 本公司专业研发生产1151远传压力变送器，是1151远传压力变送器生产厂家，提供优惠的1151远传压力变送器价格，欢迎前来咨询洽谈，下面介绍一下本公司产品：

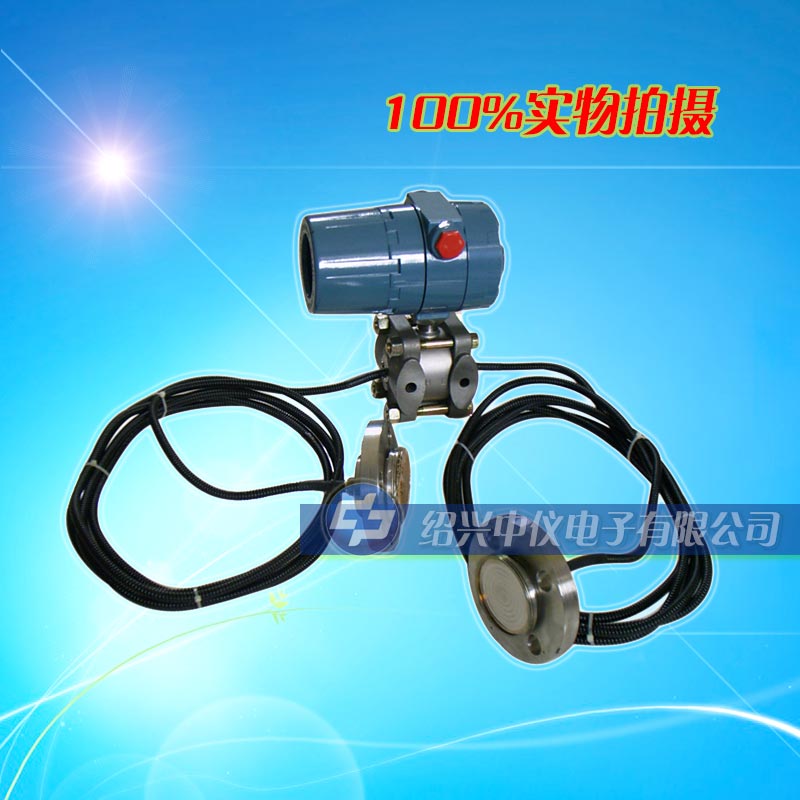

1151远传压力变送器介绍
1151DP/GP型带远传密封装置的远传差压/压力变送器，仍然具有1151DP/GP型差压/压力变送器的各种特点：
1、1151DP/GP远传差压/压力变送器远传装置形式有四种：
①1191PFW扁平式远传装置（标准3″、工作压力2.5MPa）；
②1191RTW型螺纹安装式远传装置（最大工作压力10MPa）；
③1191RFW型法兰安装式远传装置；
④1191EFW型插入筒式远传装置（标准3″或4″，工作压力2.5MPa）。
2、1151DP/1151GP变送器带上远传密封装置后，就成为1151DP/GP远传差压/压力变送器
1151DP/GP远传差压/压力变送器，它可避免被测介质直接和变送器的隔离膜片接触的可靠测量方法，它适用于下述几种情况：
①被测介质对变送器敏感元件有腐蚀作用；
②需要将高温被测介质与变送器隔离；
③被测介质中有固体悬浮物或高粘度介质；
④被测介质由引压管引同时易固化或结晶；
⑤更换被测介质需严格净化测量头；
⑥测量头必须保持卫生，严禁污染；
⑦使用对象：腐蚀性或粘性的液体；
⑧注意：真空场合不宜采用远传压力变送器。
远传压力变送器型号表
| 1151 |
1151远传压力变送器\远传差压变送器 |
| |
代码 |
变送器名称 |
| DP |
差压变送器 |
| GP |
压力变送器 |
| |
代码 |
量 程 范 围 |
最大工作压力（静压） |
精 度 |
| 3 |
0-1.3～7.5 kPa |
2.5-4-5-10 MPa (订货时请注明) |
0.2% |
| 4 |
0-6～40 kPa |
同上 |
0.2% |
| 5 |
0-31.1～186.8 kPa |
同上 |
0.2% |
| 6 |
0-117～690 kPa |
同上 |
0.2% |
| 7 |
0-345～2068 kPa |
同上 |
0.2% |
| 8 |
0-1.17～6.89 MPa |
同上 |
0.2% |
| 9 |
0-3.45～20.68 MPa |
32MPa 订货时请注明 |
0.2% |
| |
代码 |
输 出 信 号 |
| E |
4-20 mA DC |
| H |
HART通讯 |
| F |
FF通讯 |
| |
代码 |
法兰材料 |
隔离膜片 |
| 12 |
碳钢镀镍 |
316L 不锈钢 |
| 22 |
316不锈钢 |
316L 不锈钢 |
| |
S1 |
一个远传装置 |
| S2 |
二个远传装置 |
| |
代码 |
毛细管长度( m ) |
| A |
1.5 |
| B |
3 |
| C |
4.5 |
| D |
6 |
| E |
7.5 |
| |
代码 |
选用件(不选则不填) |
| M1 |
0～100% 线性指示表 |
| M3 |
3 1/2 LCD 数字线性显示表 |
| B1 |
管装弯支架 |
| B2 |
板装弯支架 |
| B3 |
管装平支架 |
| d |
隔爆型 dIIBT4 |
| i |
本安型 iaIICT6 |
| |
/ |
远传装置型号PFW、RTW、EFW、RFW* |
|
| 1151 |
DP |
3 |
E |
12 |
S1 |
A |
![]() M1/远传装置选型-举例请参照下面选型表 |
远传装置订货规格选择
①PFW扁平式远传装置订货规格表
| 1199 PFW |
扁平式远传法兰 |
| |
代码 |
型式 |
| 11 |
标准3″-150LB法兰 |
| |
代码 |
远传法兰膜片材料 |
| A |
316L |
| B |
哈氏合金C-276 |
| C |
钽 |
| |
代码 |
壳体材料 |
| 11 |
316SST |
| |
| 1199 PFW -11 A-11
请将该型号附加到远传压力变送器型号后面 | ②RTW螺纹安装式远传装置订货规格
| 1199 RTW |
螺纹安装式远传法兰 (最大工作压力为10 MPa) |
| |
代码 |
冲洗备用孔 |
| 11 |
无 |
| 21 |
有 |
| |
代码 |
远传法兰膜片材料 |
| A |
316L |
| B |
哈氏合金C |
| C |
钽 |
| |
代码 |
结构件材料 |
| 11 |
上套316SST，安装环为碳钢，垫圈为石棉或氟橡胶、Ding腈橡胶 |
| 31 |
上套、安装环为316SST，垫圈为石棉或氟橡胶、Ding腈橡胶 |
| |
代码 |
下套材料 |
| A |
316SST |
| B |
哈氏合金 C-276 |
| |
代码 |
引压连接孔 |
| 13 |
1/2-14NPT 锥管螺纹 |
| |
| 1199 RTW- 21A 31 13
请将该型号附加到远传变送器型号后面 | ③EFW插入筒式远传装置订货规格表
| 1199 EFW |
插入筒式筒式远传装置 |
| |
代码 |
插入筒直径和按液部分材料 |
| 11 |
（3″）66mm316SST |
| 12 |
（3″）66mm哈氏合金（特殊订货） |
| 13 |
（4″）89mm316SST |
| 14 |
（4″）89mm哈氏合金（特殊订货） |
| |
代码 |
远传装置膜片材料 |
| A |
316LSST 只用于11、13代号 |
| B |
哈氏合金C-276 只用于12、14代号 |
| C |
钽 |
| |
代码 |
插入筒长度 |
| L1 |
（2″）50mm |
| L2 |
（4″）100 mm |
| L3 |
（6″）150 mm |
| |
代号 |
法兰材料和额定压力 |
| A11 |
碳钢镀锌，最大工作压力2.5MPa |
| A12 |
碳钢镀锌，最大工作压力5MPa（不推荐） |
| 1199 EFW — A3 4 J1 31
请将该型号附加到远传压力变送器型号后面 | ④RFW法兰安装式远传装置订货规格表
| 1199 RFW |
法兰安装式远传法兰 |
| |
代码 |
冲洗备用孔 |
| 11 |
无 |
| 21 |
有 |
| |
代码 |
远传法兰接液膜片材料 |
| A |
316L |
| B |
哈氏合金C-276 |
| C |
蒙乃尔 |
| |
代码 |
上套结构材料 |
| 11 |
上套为316L，上套法兰为碳钢镀锌，垫圈为石棉或氟橡胶 |
| 31 |
上套为316L，上套法兰为不锈钢，垫圈为石棉或氟橡胶 |
| |
代码 |
下套尺寸 |
最大工作压力38℃ |
下套材料 |
| A21 |
1″ |
2.5MPa |
316S.ST |
| B21 |
1″ |
2.5MPa |
哈氏合金C-276H |
| E21 |
1″ |
2.5MPa |
碳钢镀锌 |
| A41 |
1-1/2″ |
2.5MPa |
316S.ST |
| B41 |
1-1/2″ |
2.5MPa |
哈氏合金C-276H |
| E41 |
1-1/2″ |
2.5MPa |
碳钢镀锌 |
| A51 |
2″ |
2.5MPa |
316S.ST |
| B51 |
2″ |
2.5MPa |
哈氏合金C-276H |
| E51 |
2″ |
2.5MPa |
碳钢镀锌 |
| A71 |
3″ |
2.5MPa |
316S.ST |
| B71 |
3″ |
2.5MPa |
哈氏合金C-276H |
| E71 |
3″ |
2.5MPa |
碳钢镀锌 |
| A22 |
1″ |
5MPa |
316S.ST |
| B22 |
1″ |
5MPa |
哈氏合金C-276H |
| E22 |
1″ |
5MPa |
碳钢镀锌 |
| A42 |
1-1/2″ |
5MPa |
316S.ST |
| B42 |
1-1/2″ |
5MPa |
哈氏合金C-276H |
| E42 |
1-1/2″ |
5MPa |
碳钢镀锌 |
| A52 |
2″ |
5MPa |
316S.ST |
| B52 |
2″ |
5MPa |
哈氏合金C-276H |
| E52 |
2″ |
5MPa |
碳钢镀锌 |
| A72 |
3″ |
5MPa |
316S.ST |
| B72 |
3″ |
5MPa |
哈氏合金C-276H |
| E72 |
3″ |
5MPa |
碳钢镀锌 |
| 1199RFW —21 J131 A 3 31
请将该型号附加到远传压力变送器型号后面 |
毛细管订货型号规格表
| 1199CAP型 |
材质304，尺寸φ3*1 |
| |
代号 |
冲洗备用孔 |
| 15 |
1.5mm |
| 30 |
3.0mm |
| 45 |
4.5mm |
| 60 |
6.0mm |
| 75 |
7.5mm |
| |
代号 |
保护套管 |
| 不注 |
铠装304 |
| A |
PVC护套，铠装304 |
| 1199CAP 45 选型举例 |
冲灌液特性表
| 灌充液代号 |
灌充液 |
温限 |
比重 |
温度膨胀系数 |
25℃时粘度(mPa·s) |
| D |
普通硅油 |
－40～+150℃ |
0.934 |
0.00108 |
9.5 |
| S |
高温硅油 |
15～315℃ |
1.07 |
0.00053 |
44～50 |
| F |
惰性填充液(氟油) |
－45～+205℃ |
1.85 |
0.000864 |
