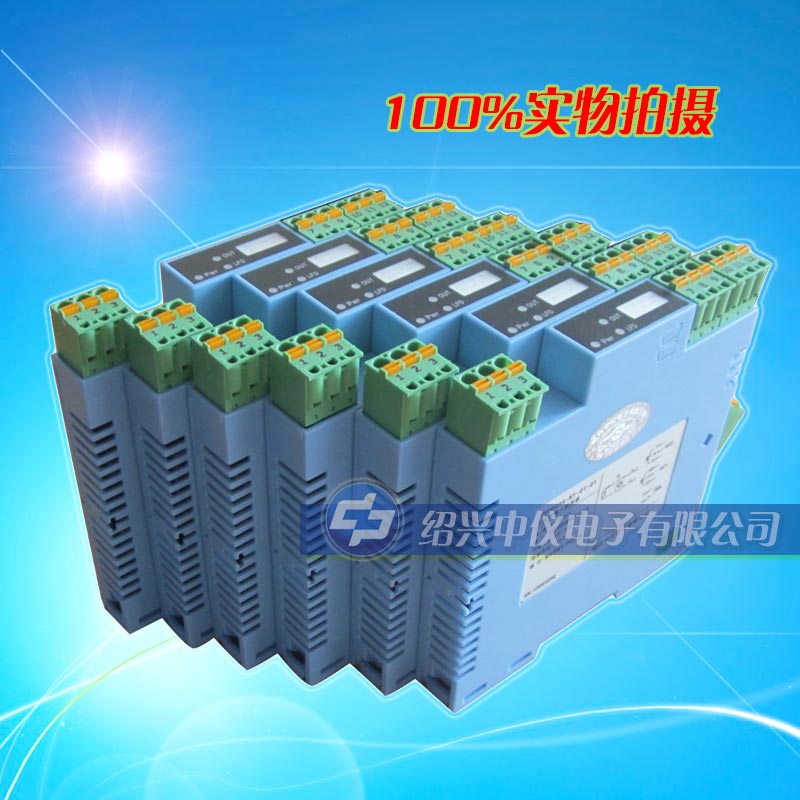

| 本公司专业研发生产ZYG711一进一出超薄信号隔离器，是ZYG711一进一出超薄信号隔离器生产厂家，提供优惠的ZYG711一进一出超薄信号隔离器价格，欢迎前来咨询洽谈，下面介绍一下本公司产品：
超薄信号隔离器选型表
☞ 选型说明
√ 单通道输入最多可以有两路输出，双通道输入每路只能对应一路输出。
√
双通道产品输入信号如需不同，请与本公司联系；
√ 含通讯产品仅单输入，并且只有单路输出加通讯接口。
☞ 万能输入类型及量程表
| 代码 |
传感器类型与测量范围 |
代码 |
传感器类型与测量范围 |
代码 |
传感器类型与测量范围 |
| 00 |
S型热电偶0～1600℃ |
08 |
Pt100热电阻-199～600℃ |
16 |
DC 毫伏信号0～100mV |
| 01 |
R型热电偶0～1600℃ |
09 |
Cu50热电阻-50～150℃ |
17 |
电阻信号0～400Ω |
| 02 |
B型热电偶200～1800℃ |
10 |
DC 0～5V 标准信号 |
18 |
|
| 03 |
K型热电偶0～1300℃ |
11 |
DC 1～5V 标准信号 |
19 |
DC 0～5V 信号开方 |
| 04 |
N型热电偶0～1300℃ |
12 |
DC 0～10V 标准信号 |
20 |
DC 1～5V 信号开方 |
| 05 |
E型热电偶-200～+850℃ |
13 |
DC 0～10mA 标准信号 |
21 |
DC 0～10mA 信号开方 |
| 06 |
J型热电偶0～650℃ |
14 |
DC 0～20mA 标准信号 |
22 |
DC 4～10mA 信号开方 |
| 07 |
T型热电偶-200～400℃ |
15 |
DC 4～20mA 标准信号 |
23 |
万能输入(不含12 *) |
电阻输入激励：约250uA，电流输入电阻：内置输入电阻器250Ω，电压输入电阻器：≥400KΩ。
先进技术
√ 全智能、数字化、可编程；
√ 环境温度、零点、满幅自动补偿；
√ 极高的稳定性，确保准确度多年不变；
√
电源、输入、输出、双通道间高隔离度；
√ 符合国际电工委员会IEC61000相关抗电磁干扰标准。
重要的技术参数
√ 系统传输准确度：±0.2%×F•S（可订制±0.1%）
√ 工作环境温度：-10~55℃
√
输入阻抗：电流：＜100Ω；电压：＞500KΩ
√
电流输出允许外接的负载阻抗：4-20mA：0~300Ω；0-10mA：0~600Ω；需要更大的负载能力请在订货时说明
√
电压输出时的内部阻抗：250Ω
√ 输入/输出/电源/通讯/双回路之间绝缘强度：直流DC≥2000V.dc，交流AC≥1500V.dc
√
抗电磁干扰度：符合IEC61000-4-4：1995中第三类工业现场对抗电磁干扰的要求
√
供电电源：直流：DC18～32V；交流：AC220V
√ 输入功率：0.9～1.8W（与型号有关）
√
外形尺寸：宽×高×深：12.5×100×115mm
超薄信号隔离器面板指示
√ PWR：电源指示灯(绿色)；
√ ALM：输入信号报警指示灯(红色)；输入信号故障时闪烁；输入信号超量程时长亮。
产品接线图
☞ 特别注意：
√ 2005年4月前生产的产品与本接线方法有所不同，请注意区分。
√
220V供电产品的电源线接入电源端子L、N之间，L接相线，N接零线。
☞ 安装、编程及校准
√ 35mm导轨式安装，安装时请注意卡位稳定、牢固。
√ 请尽可能垂直安装，以利于仪表内部热量散发。
√
对本产品编程及校准有三种方式可供选择：
现场手持式中文编程器：它可对本仪表进行功能编程及计量校准，大屏幕全中文菜单，功能齐全，操作方便，但价格较高；
简易型编程器：单行液晶菜单操作，可在现场对仪表进行功能设置，使用及携带灵活，价格经济；
通过计算机USB口对本仪表进行编程，界面友好，操作直观，需要专用适配器及软件支持。
由于本产品采用数字化结构，并采取了环境温度自补偿、零点自动校准等先进技术，因此可长年保证准确度在规定范围内，不需频繁校准。
☞ 输出状态
√
在用户不特别指明的情况下，无论输入信号出现何种故障状态（开路\短路\反接\超量程），在满量程范围内输出均跟随输入信号变化，但最大不超出输出上限的12.5%(如4-20mA
输出时,最小输出可为0mA,最大不超过22mA)。
√
用户可在订货时指定或自行通过编程器，将输入故障状态(同上)下的输出设置为某一固定值，或保持输入故障前的输出值不变。
☞ 使用环境
√
安装位置不得有强烈振动，以及来自信号端、电源端及空间的超过IEC61000-4-4：1995中第三类工业现场电磁干扰的强度，并使用环境中不得有对金属、塑料件起严重腐蚀作用的有害物质。
☞ 关于接地线的说明
√
如接地线可靠接地，可确保本产品符合IEC61000-4-4：1995中第三类工业现场环境对抗电磁干扰的要求，如不接地线则会降低该项指标，但仍然可保证符合第二类以下的工业现场环境的应用，这已适用于绝大部分的工业现场。 查阅更详细的绍兴中仪ZYG711一进一出超薄信号隔离器资料请登陆绍兴中仪网站http://www.zhoyi.com。绍兴中仪ZYG25F频率隔离器,绍兴中仪ZYG711-17一进一出电阻输入超薄信号隔离器,绍兴中仪ZYG711-16一进一出毫伏信号超薄信号隔离器,绍兴中仪ZYG25X模拟量信号隔离器,绍兴中仪ZYG25有源信号隔离器,绍兴中仪ZYG25W无源信号隔离器,绍兴中仪ZYG711-00一进一出S型热电偶超薄信号隔离器,绍兴中仪ZYG711-08一进一出PT100超薄信号隔离器,绍兴中仪ZYG711两线制超薄信号隔离配电器,绍兴中仪ZYG25A直流电流隔离器,绍兴中仪ZYG711-11一进一出直流电压超薄信号隔离器,绍兴中仪ZYG25P二/三线制配电隔离器,绍兴中仪ZYG25TC热电偶信号隔离器,绍兴中仪ZYG711-15一进一出直流电流超薄信号隔离器,绍兴中仪ZYG711一进一出超薄信号隔离器,绍兴中仪ZYG722二进二出超薄信号隔离器,绍兴中仪ZYG712一进两出超薄信号隔离器,绍兴中仪ZYG25V直流电压隔离器,绍兴中仪ZYG25X万能信号隔离器,绍兴中仪ZYG25RT热电阻信号隔离器,绍兴中仪ZYG711-03一进一出K型热电偶超薄信号隔离器,绍兴中仪ZYG711-01一进一出R型热电偶超薄信号隔离
|
