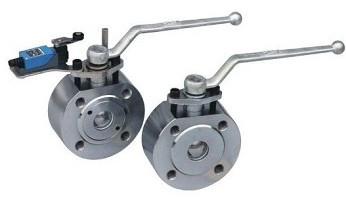

产品简介
开闭发讯器球阀又称液压球阀、带行程开关球阀。
型号说明
（T） | YID | Q41 | F | □ | □ |
----- | ----- | ----- | ---- | ---- | ---- |
（1） | （2） | （3） | （4） | （5） | （6） |
（1）信号
（2）开闭发讯器球阀
（3）法兰连接
（4）密封四氟材料
（5）工作压力：1.6MPa（高压可达6.4MPa）
（6）阀体材料：WCB; 1Cr18Ni9Ti; 1Cr18Ni12Mo2Ti
型号 | DN | D | D1 | D2 | L | L1 | H | Z-M | L0 |
YIDQ41F-1.6 | 15 | 95 | 65 | 45 | 40 | - | 75 | 4-M12 | 160 |
YIDQ41F-1.6 | 20 | 105 | 75 | 55 | 43 | - | 85 | 4-M12 | 160 |
YIDQ41F-1.6 | 25 | 115 | 85 | 65 | 47 | - | 95 | 4-M12 | 170 |
YIDQ41F-1.6 | 32 | 135 | 100 | 75 | 55 | - | 100 | 4-M16 | 190 |
YIDQ41F-1.6 | 40 | 145 | 110 | 85 | 65 | - | 120 | 4-M16 | 205 |
YIDQ41F-1.6 | 50 | 160 | 125 | 100 | 75 | 20 | 125 | 4-M16 | 240 |
YIDQ41F-1.6 | 65 | 180 | 145 | 120 | 99 | 20 | 140 | 4-M16 | 280 |
YIDQ41F-1.6 | 80 | 195 | 160 | 135 | 123 | 22 | 160 | 8-M16 | 320 |
YIDQ41F-1.6 | 100 | 215 | 180 | 155 | 145 | 24 | 190 | 8-M16 | 400 |
注：带信号开关在型号前加代号“T”
产品特点
'.开闭发讯球阀适用于液压系统和化工系统各种管路上。密封材料采用耐磨聚四氟乙烯，密封性能可靠，使用寿命长、结构紧凑、体积小、安装方便，一般代替
蝶阀使用。本阀法兰眼孔采用丝扣，管道连接，防止拆卸时管道的液体不会渗漏。开闭发讯器，当阀未全部打开时，进程开关不动作，只有在球阀打至(90)状态时，进程开关才动作，从而向管路提供开启保护。
工作原理
'.开闭发讯器是一种常用的小电流主令电器。利用生产机械运动部件的碰撞使其触头动作来实现接通或分断控制电路，达到一定的控制目的。通常，这类开关被用来限制机械运动的位置或行程，使运动机 械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。
开闭发讯器球阀和闸阀是同属一个类型的
阀门，区别在它的关闭件是个球体，球体绕阀体心线作旋转来达到开启、关闭的一种
阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。不锈钢信号球阀标准GB/T21465-2008《阀门术语》中定义为：启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门
