| 皮带轮对中仪TMEB 2 |
| |
 |
| |
| 让由于皮带轮的不对中而造成皮带驱动设备的停机，成为过去… |
| |
|

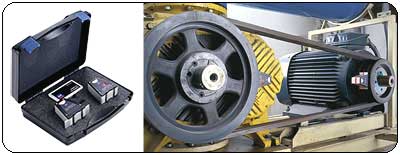

SKF TMEB 2通过皮带轮槽对中关键位置的皮带轮。V形导轨和强力磁铁可将对中单元固定在皮带轮槽中。皮带轮对中仪包含了两个对中单元：激光发射单元和接收单元，可方便快速地安装。接收单元上的三维目标区域（光靶）可方便地检测出不对中的状态；无论是水平、垂直、平行的不对中或三种不对中都有。得到这些精确信息，操作员可容易地进行机械调整，直到激光与接收装置上的参考线对齐。 |
| |
| 通用、对用户友好： |
 |
强力磁铁可方便、快速地安装 |
|
操作简单，不需要专门的培训 |
|
三维目标区域简化了对中过程 |
|
可同时进行对中和皮带的张力调整 |
|
V形导轨便于对中不同类型系列的V形皮带轮 |
|
可选配用于对中链轮、齿式皮带轮的轮面安装件 |
|
最大的对中距离为6m，可满足各种应用 |
|
紧固的铝制外壳大大保证了对中单元的稳定性和精确性 | |
| |
| 使用最新的激光技术获得高的对中精度： |
|
对中皮带轮槽，而不是皮带轮面，不受皮带轮厚度不一、皮带轮面不平整的影响 |
|
不需要试运行、不产生误差。激光位置即表明了不对中的本来状态，可直接进行精确的调整 | |
|
|
| 技术参数 |
 |
| 订货号 |
TMEB 2 |
| 包括组件 |
1个激光发射单元 |
| |
1个激光接收单元 |
| |
4套V型导轨 |
| |
手提式仪器箱 |
| 外壳材料 |
铸压铝 |
| 激光类型 |
激光二极管、2类，1mW |
| 激光波长 |
632 nm |
| 测量距离 |
50 mm 至6,000 mm |
| 固定夹具 |
磁铁 |
| 角度测量精度 |
优于0.2° |
| 直线测量精确度 |
优于0.5 mm |
| 发射单元尺寸 |
70 x 74 x 61 mm |
| 接收单元尺寸 |
96 x 74 x 61 mm |
| 电池类型 |
2 x 1.5V LR03 （AAA）电池，位于激光单元 |
| 电池使用寿命 |
20小时，连续使用 |
| 激光单元重量 |
320 g |
| 接收单元重量 |
270 g |
| 标定证书 |
两年有效 |
| 质保期 |
12个月 | |
| |
| 附件/备件订购详细信息 |
|
| TMEB A2 |
2只磁性皮带轮面安装件，用于链轮、齿式皮带轮 |
| TMEB G2 |
V形导轨组，4种不同尺寸规格 | |
