双螺杆式空压机产品说明

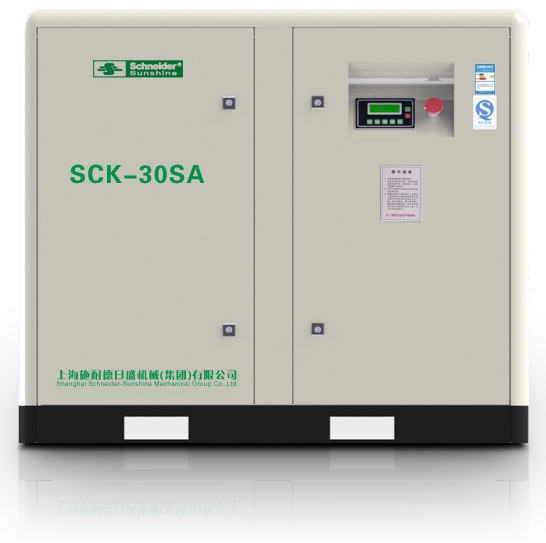

SCK-30SA
螺杆式空气压缩机结构设计独特，具有结构紧凑、外型别致、效率高、能耗小、噪音低和使用寿命长等特点，属智能环保型产品。是广泛适用于冶金、机械、化工、地矿、电力等工业领域的理想气源设备。
节能稳定+便捷维护+价格优越=高性价比
一、双螺杆空压机简介
˜先进的第三代转子
˜简洁的进气控制系统
˜高效的离心式油气分离器，气体的含油量极少，油分芯的使用寿命长
˜高效、低噪的吸风式风机充分利用出口动压提高了换热效果（风冷式）
˜隔音材料包装使噪音衰减到最小程度
˜故障诊断系统、控制面板操作方便
˜门板可拆卸，设备维护、保养便捷
˜电子微处理使温度、压力等参数得到严密监控
˜采用仪表显示自控（标准型）与PLC液晶显示自控（智能型），两种电器自动控制形式，都具有各种监控保护功能
˜实现全自动无人操作，智能化运行，及实现远程控制和联动控制
二、独特设计
2.1、传动（1:1直联）主机
˜无中间传动，因此没有能耗损失
˜较大的转子以较低的转速运行，效率更高，进一步降低能耗
˜避免了皮带传动中手里不平衡，易产生热量、易断裂，更换皮带频繁，经常需要重新调整皮带轮的水平度和皮带的张力大小的情况
˜由于弹性联轴器同轴传动，受力均衡、震动减小，增加可靠性且降低维护成本
2.2、外转子离心风机
˜双进风离心风机，效率高、风量大、噪音低、能耗小
2.3、新结构内置油分芯的油气分离器
˜ 保证空气含油量小于3ppm
2.4、新设计进气系统
˜常温进气，节能、静音，维护方便
三、结构图
四、主要参数
|
机器型号 |
SCK-30SA |
|
冷却方式 |
风冷 |
|
进气状态 |
<=环境温度 进气压力1.013bar(A) |
|
排气量
最大工作压力 |
3.8/7 |
|
3.5/8 |
|
3.2/10 |
|
2.7/13 |
|
功率 |
22 |
|
转速 |
2980 |
|
电压（v）频率（Hz） |
380V50Hz |
|
启动方式 |
Y-△启动 |
|
噪音dB（A）Noise |
72±5dB |
|
排气含油量 |
1~3ppm |
|
出口空气温度 |
环境温度+8℃ |
|
冷却风量（m3/min） |
110 |
|
冷却水量（m3/h） |
|
|
接口管径（inch） |
1″ |
|
整机重量（kg） |
640 |
|
外形尺寸 |
长 |
1350 |
|
宽 |
850 |
|
高 |
1150 |
五、空压机应用领域
石油、化工、煤炭、钢铁、食品、电子、冶金工业、电缆行业、机械制造、医药等工业领域
|
