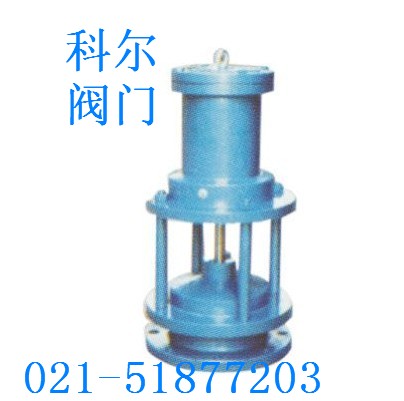

H742X型液动池底阀用途
本产品主要用于自来水公司各类水池池底，排除池底泥沙或污物。
H742X型液动池底阀工作原理及性能
该排泥阀设计合理，使用方便，密封性能好,经久耐用，该阀利用液压缸和角式截止阀两部组成，液压缸作为动力带动阀板升降，开启一般只需8秒钟，可清理水池内泥沙和污物，清理后关闭阀板，无渗漏，维修方便，寿命可达2年以上，经用户反馈信息，使用寿命可达5年之久，此产品必须配有机房，油泵，换向阀可远距离控制排泥阀开关,驱动液可用清水或油、气。可节省人力物力有很大的经济效益是理想产品。
主要尺寸表
|
公称通径 DN(mm) |
尺寸 (mm) |
进液接管 G |
阀杆材料 |
|
D |
D1 |
Φ× Z |
S |
H |
|
150 |
280 |
240 |
23×8 |
490 |
130 |
1/2 |
不锈钢 |
|
200 |
335 |
295 |
23×8 |
530 |
140 |
1/2 |
不锈钢 |
|
250 |
390 |
350 |
23×12 |
570 |
150 |
1/2 |
不锈钢 |
|
300 |
440 |
400 |
23×12 |
610 |
160 |
1/2 |
不锈钢 |
|
350 |
510 |
460 |
25×16 |
650 |
170 |
1/2 |
不锈钢 |
|
400 |
565 |
515 |
25×16 |
710 |
180 |
1/2 |
不锈钢l |
|
