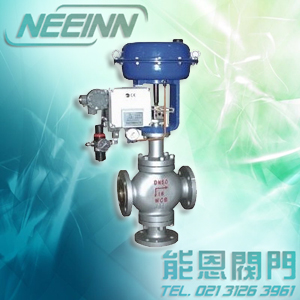

ZJHQ、ZJHX气动薄膜三通调节阀概述：

ZJHQ、ZJHX气动薄膜三通调节阀采用圆筒型薄壁窗口形阀芯导向，不同于柱塞形阀芯的衬套导向。配用多弹簧执行机构，具有结构简单、重量轻、体积小、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参加如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成二路流出或理把两种流体经三通阀合并成一种流体的场合。本系列产品有三通合流及三通分流两种。公称压力有PN16、40、64；公称通径范围DN25—300。适用流体温度由-60℃至+450℃。泄漏量标准为Ⅳ级。流量特性有直线、抛物线两种。（可配附件：定位器 手轮机构 空气过滤减压器等。）

【一】主要零部件材料及推荐使用温度范围：

零件名称	材料	温度范围
阀 体 上下阀盖	HT200	-20～200℃
	ZG230-450	-40～450℃
	ZG1Cr18Ni9Ti	-250～550℃
阀芯、阀座、阀杆	1Cr18Ni9	-250～550℃
密封垫	橡胶石棉板
	不锈钢缠绕垫
填料	聚四氟乙烯
上下膜盖	A3钢板
膜片	35CrMoA
	35、A3
支架、顶盘	HT200
压缩弹簧	60Si2Mn
波纺薄膜	5806胶夹480D尼龙66网眼布

【二】主要技术参数和性能指标：
（1）调节机构主要技术参数：

阀座直径mm	合流	25	32	40	50	65	80	100	125	150	200	250	300
	分流	25	32	40	50	65	80	100	125	150	200	250	300
额定流量 系数kv	合流	8.5	13	21	34	52	85	125	210	340	535	800	1260
	分流	25	32	40	50	65	85	125	210	340	535	800	1260
公称压力MPa		1.6 4.0 6.4
行　程mm		16		25		40			60			100
流量特性		直线
介质温度℃		-20～200、-40～+250(常温型)、-40～315（中温型）
法兰尺寸		铸铁法兰尺寸按JB79-59，铸钢法兰尺寸按JB79-59
法兰型式		法兰密封面型式按JB77-59，其中铸钢法兰按光滑式，铸钢法兰按凹式
阀体材质		HT200,ZG230-450、ZG1Cr18Ni9
阀芯材质		1Cr18Ni9
上阀盖型式		普通式（常温型），热片式（中温型）
可调比		30:1
气源接头		M16×1.5

（2）执行机构主要技术参数：

型　号	ZHA(B)-3	ZHA(B)-4	ZHA(B)-5	ZHA(B)-6
有效面积cm2	400	630	1000	1600
行　程mm	16.25	40	60	1000
弹簧范围KPa	20～100；40～200、20～60、60～100、80～240

（3）性能指标：

项目			不带定位器	带定位器
基本误差％			±6	±1.5
回差％			5	1.5
死区％			4	0.6
始终点偏差％	气关	始点	±2.5	±1.5
		终点	±6.0
	气开	始点	±6.0
		终点	±2.5
额定行程偏差％			±2.5
允许泄漏量L/h			10-3×阀额定容量

注：一般均应带定位器
（4）允许压差：

供气压力	弹簧压力	25	32	40	50	65	80	100	125	150	200	250	300
0.14MPa	20-100	1220	750	500	300	300	200	120	120	80	50	50	25

【三】ZJHQ、ZJHX气动薄膜三通调节阀主要连接尺寸：

注：公称通径小于80的分流阀采用同口径的合流阀代替

手动调节阀

电动调节阀

气动调节阀

自力式调节阀

【调节阀】由电动执行机构或气动执行机构和调节阀两部分组成。调节阀分电动调节阀、气动调节阀和液动调节阀（自力式调节阀）等。调节阀用于调节介质的流量、压力和液位。根据调节部位信号，自动控制阀门的开度，从而达到介质流量、压力和液位的调节。【调节阀】通常分为直通单座式调节阀和直通双座式调节阀两种，后者具有流通能力大、不平衡办小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。流通能力Cv是选择调节阀的主要参数之一，调节阀的流通能力的定义为：当调节阀全开时，阀两端压差为0.1MPa，流体密度为1g/cm3时，每小时流径调节阀的流量数，称为流通能力，也称流量系数，以Cv表示，单位为t/h，液体的Cv值按下式计算。
