『气动V型调节球阀』专业生产厂家,由本厂自主研发生产的【球阀】质量可靠、价格合理、售后服务完善.『气动V型调节球阀』适用于各种轻重工业及楼宇管道.能恩品质,全球共享!【球阀】广泛应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。
【球阀】特点:(1)流体阻力小,全通径的球阀基本没有流阻。(2)结构简单、体积小、重量轻。(3)紧密可靠。它有两个密封面,而且目前球阀的密封面材料广泛使用各种塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用。(4)操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。(5)维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。(6)在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。(7)适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。(8)由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。

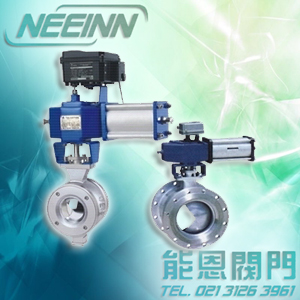

气动V型调节球阀概述:
气动V型球阀、 气动V型调节球阀采用圆柱型弹簧预载的带补偿性可动金属阀座结构,密封性能可靠。球芯与阀座不会产生卡阻或脱离,使用寿命长。 球芯上的V形切口与金属阀座之间具有剪切作用,特别适用于控制高粘度,含纤维、固体颗粒及浆料等介质。结构制造纸工业的纸浆显得尤为优越。 阀门的流通能力大、压力损失小、且介质不会沉积在阀体中腔,阀门不仅具有近似等有分比的流量特性、可调范围大,最大可调比为100:1,还具有精确调节与可靠定位的功能。
【一】主要零件材质表:
零件名称 |
材质 |
阀体、阀盖 |
WCB |
CF 8 |
密封圈 |
2Cr13+氮化 |
304+氮化 |
球体 |
2Cr13+硬格 |
304+硬格 |
阀座、阀杆 |
2Cr13 |
304 |
垫片 |
柔性石墨+不锈钢 |
柔性石墨+不锈钢 |
双头螺柱 |
35CrMoA |
1Cr18Ni9Ti |
【二】V型调节球阀产品性能规范:
公称压力 |
试验压力(MPa) |
适用介质 |
适用温度 |
壳体试验 |
密封试验 |
1.6 |
2.4 |
1.76 |
水、油、气及高粘度,含纤维、固体颗粒等介质 |
-28℃~≤550℃ |
2.5 |
3.75 |
2.75 |
4.0 |
6.0 |
4.4 |
应用规范 |
连接法兰 |
JB79-59 GB9113 HG20592-97 ANSI B16.5 |
检验试验 |
JB/T9092-99 API 598 |
【三】气动V型调节球阀主要连接尺寸:
公称或压力级 |
公称口径 |
尺寸(mm) |
(mm) |
(in) |
W |
L |
W1 |
L1 |
d |
d1 |
H1 |
H |
PN1.6MPa |
25 |
- |
50 |
- |
25 |
- |
64 |
38 |
57 |
200 |
40 |
- |
60 |
- |
25 |
- |
82 |
49 |
63 |
205 |
50 |
- |
75 |
124 |
32 |
62 |
100 |
60 |
92 |
225 |
65 |
- |
80 |
145 |
38 |
72.5 |
120 |
75 |
100 |
235 |
80 |
- |
100 |
165 |
45 |
82.5 |
131 |
89 |
108 |
260 |
100 |
- |
115 |
194 |
50 |
97 |
158 |
113 |
117 |
270 |
125 |
- |
135 |
210 |
55 |
105 |
180 |
140 |
140 |
320 |
150 |
- |
160 |
229 |
65 |
114.5 |
216 |
164 |
177 |
340 |
200 |
- |
200 |
243 |
80 |
121.5 |
268 |
205 |
200 |
390 |
250 |
- |
240 |
297 |
90 |
148.5 |
326 |
259 |
252 |
420 |
300 |
- |
- |
338 |
- |
169 |
- |
300 |
270 |
510 |
PN2.5MPa |
25 |
- |
50 |
- |
25 |
- |
64 |
38 |
57 |
200 |
40 |
- |
60 |
- |
25 |
- |
82 |
49 |
63 |
205 |
50 |
- |
75 |
124 |
32 |
62 |
100 |
60 |
92 |
225 |
65 |
- |
85 |
145 |
38 |
72.5 |
120 |
75 |
100 |
235 |
80 |
- |
100 |
165 |
45 |
82.5 |
131 |
89 |
108 |
260 |
100 |
- |
115 |
194 |
50 |
97 |
158 |
113 |
117 |
270 |
125 |
- |
135 |
210 |
55 |
105 |
180 |
140 |
140 |
320 |
150 |
- |
160 |
229 |
65 |
114.5 |
216 |
164 |
177 |
340 |
200 |
- |
200 |
243 |
80 |
121.5 |
268 |
205 |
200 |
390 |
250 |
- |
240 |
297 |
92 |
148.5 |
326 |
259 |
252 |
420 |
300 |
- |
- |
338 |
- |
169 |
- |
300 |
270 |
510 |
ClASS150 |
25 |
- |
50 |
- |
25 |
- |
64 |
38 |
57 |
200 |
40 |
11/2 |
65 |
- |
25 |
- |
82 |
49 |
63 |
205 |
50 |
2 |
75 |
124 |
32 |
62 |
100 |
60 |
92 |
225 |
65 |
21/2 |
85 |
145 |
38 |
72.5 |
120 |
75 |
100 |
235 |
80 |
3 |
100 |
165 |
45 |
82.5 |
131 |
89 |
108 |
260 |
100 |
4 |
115 |
194 |
50 |
97 |
158 |
113 |
117 |
270 |
125 |
5 |
135 |
210 |
55 |
105 |
180 |
140 |
140 |
320 |
150 |
6 |
160 |
229 |
65 |
114.5 |
216 |
164 |
177 |
340 |
200 |
8 |
200 |
243 |
80 |
121.5 |
268 |
205 |
200 |
390 |
250 |
10 |
240 |
297 |
92 |
148.5 |
326 |
259 |
252 |
420 |
300 |
12 |
- |
338 |
- |
169 |
- |
|
|
| |
