『气动O型切断球阀』专业生产厂家,由本厂自主研发生产的【球阀】质量可靠、价格合理、售后服务完善.『气动O型切断球阀』适用于各种轻重工业及楼宇管道.能恩品质,全球共享!【球阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

【球阀】特点：（1）流体阻力小，全通径的球阀基本没有流阻。（2）结构简单、体积小、重量轻。（3）紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。（7）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

气动O型切断球阀概述：

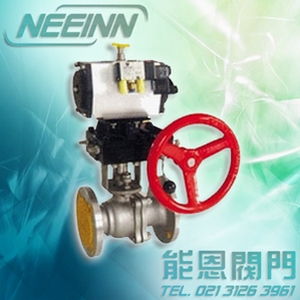

ZSHO-16型气动O型切断球阀和气动双作用执行机构构成。它具有结构简单、体积小、重量轻、操作方便等优点，可广泛地应用于石油、化工、水电、轻纺等工业生产进程地自动调节和远程控制中。

结构原理： O形球阀由阀体、球体、阀轴、密封环、填料、压板等零部件组成。执行机构由气、活塞、齿轮型、输出轴、气缸盖、轴承、导向环、活塞轴瓦、调整螺栓、“O”型圈等主要零部件等构成。 工作原理： 执行机构与阀用连接轴连接。气缸内输入气压后，作用于活塞上产生一定的推力， 使齿轮型输出在活塞推动下，使齿轮输出轴于旋转，带动阀轴转动，从而使球阀球体在阀内随着转动来改变阀的流通面积，达到改变通过阀内介质流量目的。

产品概述： ZSHO-16型气动O型切断球阀和气动双作用执行机构构成。它具有结构简单、体积小、重量轻、操作方便等优点，可广泛地应用于石油、化工、水电、轻纺等工业生产进程地自动调节和远程控制中。 性能参数： 1、ZSHO-16型气动O形切断阀使用温度220℃。 2、主要材料：阀体：WCB；ZG1Cr18Ni9Ti；球芯材料：DN≤50时为1Cr18Ni9Ti，65≤DN≤150时为2Cr1，DN200时为碳钢 3、旋转角度：0°~90°

ZSHO-16型气动O型切断球阀主要连接尺寸：

DN	φA		n-φ	L	L1	L2	L3	H1	H	所配执行机构	额定流量系数Kv
15	95	65	4-φ14	130	84	155	83	47.5	280	GTX.75	20
20	105	75	4-φ14	140	78	155	83	52.5	280	GTX.75	38
25	115	85	4-φ14	150	85	155	83	57.5	280	GTX.75	72
32	135	100	4-φ18	165	103	155	83	67.5	290	GTX.75	93
40	145	110	4-φ18	180	118	155	83	72.5	290	GTX.75	145
50	160	125	4-φ18	200	89	155	83	80	330	GTX.75	230
65	180	145	4-φ18	220	100	216	120	90	400	GTX.110	406
80	195	160	8-φ18	250	115	216	120	97.5	400	GTX.110	576
100	215	180	8-φ18	280	135	290	137	107.5	465	GTX.127	940
125	245	210	8-φ18	320	160	368	172	122.5	544	GTX.160	1404
150	280	240	8-φ23	360	180	368	172	140	572	GTX.160	2050
200	335	295	12-φ23	457	216	450	224	167.5	655	GTX.210	3590

注：ZSHO-16气动球阀法兰距符合JB1686标准，法兰连接尺寸按JB79-59标准。
