『广式内螺纹球阀』专业生产厂家,由本厂自主研发生产的【球阀】质量可靠、价格合理、售后服务完善.『广式内螺纹球阀』适用于各种轻重工业及楼宇管道.能恩品质,全球共享!【球阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
【球阀】特点：（1）流体阻力小，全通径的球阀基本没有流阻。（2）结构简单、体积小、重量轻。（3）紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。（7）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

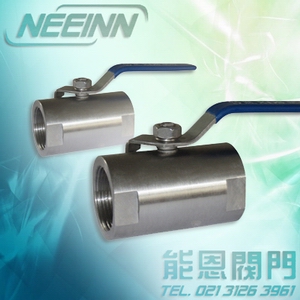

广式内螺纹球阀概述：
适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
【一】广式内螺纹球阀分为整体式、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。可设置90°开关定位机构，根据需要加锁以防止误操作。
【二】广式内螺纹球阀技术参数：
|
型号 |
公称压力PN(Mpa) |
试验压力ps(Mpa) |
工作压力p(Mpa) |
工作温度(℃) |
适用介质 |
|
壳体 |
密封（液） |
密封（气） |
|
Q11F-16
Q11F-16C |
1.6 |
2.4 |
1.76 |
0.6 |
1.6 |
150 |
水、蒸汽、油品 |
|
Q11F-16P |
硝酸类 |
|
Q11F-16R |
醋酸类 |
|
Q11F-16Ni |
碱液、盐水、海水等 |
|
Q11F-16Q |
水、蒸汽、油品 |
|
Q11F-40 |
4.0 |
6.0 |
4.4 |
0.6 |
4.0 |
水、蒸汽、油品 |
|
Q11F-40P |
硝酸类 |
|
Q11F-40R |
醋酸类 |
【三】广式内螺纹球阀主要零件材料：
|
零件名称 |
左、右阀体 |
球体、阀杆 |
密封圈 |
填料 |
|
Q11F-16 |
HT200 |
2Cr13 |
聚四氟乙烯、增强聚四氟乙烯 |
聚四氟乙烯 |
|
Q11F-16C、Q11F-40 |
WCB |
2Cr13 |
|
Q11F-16P、Q11F-40P |
ZG1Cr18NI9Ti |
1Cr18Ni9Ti |
|
Q11F-16R、Q11F-40R |
ZG1Cr18Ni12MoTi |
1Cr18Ni12Mo2Ti |
|
Q11F-16Ni |
奥氏体铸铁 |
不锈钢 |
|
Q11F-16Q |
|
2Cr13 |
【四】广式内螺纹球阀主要连接尺寸：
|
公称通径DN(mm) |
管螺纹G |
尺寸(mm) |
|
D1 |
L |
L1 |
L0 |
D |
H |
|
15 |
1/2 |
48 |
90 |
45 |
140 |
34.6 |
76 |
|
20 |
3/4 |
58 |
100 |
50 |
160 |
41.6 |
81 |
|
25 |
1 |
66 |
115 |
58 |
180 |
53.1 |
92 |
|
32 |
11/4 |
80 |
130 |
64 |
200 |
63.5 |
112 |
|
40 |
11/2 |
92 |
150 |
75 |
250 |
69.3 |
121 |
|
50 |
2 |
114 |
180 |
90 |
300 |
86.5 |
137 |
|
65 |
21/2 |
136 |
190 |
100 |
300 |
104 |
147 |
我公司球阀制造标准依照：①《通用阀门法兰和对焊连接钢制球阀》GB/T12237-89 ②《铁制和铜制球阀》GB/T 15185-1994 ③《钢制阀门 一般要求》GB/T 12224-2005 ④《生活饮用水输配水设备及防护材料的安全性评价标准》 GB/T 17219-1998
|
