『抗硫球阀』专业生产厂家,由本厂自主研发生产的【球阀】质量可靠、价格合理、售后服务完善.『抗硫球阀』适用于各种轻重工业及楼宇管道.能恩品质,全球共享!【球阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
【球阀】特点：（1）流体阻力小，全通径的球阀基本没有流阻。（2）结构简单、体积小、重量轻。（3）紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。（7）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

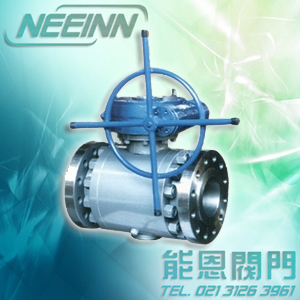

KQ系列抗硫球阀概述：
KQ系列抗硫球阀是根据用户的需求，为满足在硫化环境下的抗硫化就力裂化的要求，我们从设计，选材、制造、试验、表面处理及涂漆都严格按美国腐蚀化工程师协会NACE的有关标准要求进行。
【一】KQ系列抗硫球阀不仅选材广泛且内件材料均采用表面镀镍或316材质、密封圈采用特制的聚合物材料。使阀门不仅防腐蚀，抗硫化能力强，防火、防静电、密封性能好，适用压力与温度范围广，全通径与缩经齐备，并可配多种驱动装置，是化工、石油炼制、油气开采与输送系统理想的用阀选择。
公称通径：DN50-400mm 2"-16"
缩径：DN50-450mm 2"-18"
公称压力：PN2.5-10.0MPa
CLASS：150-900Lb
适用温度：－196℃-300℃
【二】KQ41F抗硫球阀主要性能及规范：
|
公称压力
PN(MPa) |
试验压力(MPa) |
压力级 |
试验压力(MPa) |
|
壳体 |
高压液密封 |
低压气密封 |
壳体 |
高压液密封 |
低压气密封 |
|
2.5 |
3.75 |
2.75 |
0.6 |
CLASS150 |
2.94 |
2.16 |
0.6 |
|
4.0 |
6.0 |
4.4 |
CLASS300 |
7.76 |
5.62 |
|
6.4 |
9.6 |
7 |
CLASS600 |
15.3 |
11.23 |
|
10.0 |
15 |
11 |
CLASS900 |
23 |
16.85 |
【三】KQ41F抗硫球阀型号、零件材料及主要参数：
|
主要型号 |
零件名称 |
材质 |
|
碳钢 |
低温钢 |
不锈钢 |
|
KQ4 1/7E
KQ 34 1/7E
KQ 64 1/7E
KQ 94 1/7E |
阀体 |
A105 |
A350LF2 |
A182 F316 |
|
球体 |
A105+镀镍 |
A350LF2 |
A182 F316 |
|
阀杆、固定轴 |
45/40cr+镀镍 |
42CrMo+镀镍 |
A182 F316 |
|
阀座 |
A105+镀镍 |
A350LF2+镀镍 |
A182 F316 |
|
密封圈 |
增强聚四氟乙烯 对位聚苯 |
|
O型圈 |
氟橡胶 |
|
垫片、填料 |
柔性石墨 V型聚四氟乙烯 |
|
轴套 |
SF自润滑轴承 |
|
螺栓 |
A193 B7M |
A193 B7M |
316 |
|
螺母 |
A194 2HM |
A194 7M |
316 |
|
应
用
规
范 |
结构长度按 |
GB12221-89 ANSI B16.10 |
|
法兰尺寸按 |
JB79-59 GB9113 HG20592-97 ANSI B16.5 |
|
焊接标准按 |
GB12221-89 ANSI B16.25 |
|
检验试验按 |
GB/T13927 JB/T9092-99 API598 |
|
防火试验按 |
API 607 BS6755 II |
我公司球阀制造标准依照：①《通用阀门法兰和对焊连接钢制球阀》GB/T12237-89 ②《铁制和铜制球阀》GB/T 15185-1994 ③《钢制阀门 一般要求》GB/T 12224-2005 ④《生活饮用水输配水设备及防护材料的安全性评价标准》 GB/T 17219-1998 |
