『GUD电动高真空球阀』专业生产厂家,由本厂自主研发生产的【球阀】质量可靠、价格合理、售后服务完善.『GUD电动高真空球阀』适用于各种轻重工业及楼宇管道.能恩品质,全球共享!【球阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。【GU型手动高真空球阀】【GUQ型气动高真空球阀】【GUD型电动高真空球阀】
【球阀】特点：（1）流体阻力小，全通径的球阀基本没有流阻。（2）结构简单、体积小、重量轻。（3）紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。（7）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
GUD型电动高真空球阀概述：

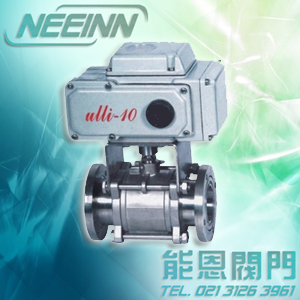

GUD型电动高真空球阀是以电动装置驱动阀杆与球芯来执行启闭动作，达到接通或切断真空(压力)系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。
【一】GUD电动高真空球阀主要零件材料：
阀体、阀盖、阀芯：不锈钢304、316L
密封件：四氟乙烯、氟橡胶、增强聚四氟乙烯、PPL。
【二】用途和使用范围：GUD球阀是在1.3×10-7～6×105Pa的真空系统中用来开启或隔断气流的阀门，广泛适用各类气体，液体等正、负压力管道系统，符合GMP标准。
【三】主要性能：
①漏率：阀体 ≤1.3×10-9Pa.M3/S；
②压力范围：1.3×10-7Pa～6×105Pa；
③工作介质：水、蒸气、酸、碱。
④工作温度：-30℃～+150℃。
⑤安装位置：任意。
⑥寿命：≥20000次。
【四】工作原理：以阀杆带动阀球转 90º达到开关目的。
【五】主要特点：
①密封结构设计独特，漏率可达到＜1×10-10Pa.M3/S改变了球阀不能满足高真空、超高真空的现状；
②开关扭矩小，工作稳定、可靠；
③结构紧凑，重量轻，外形简洁、美观；
④该阀既能适用高真空，又能适用一定的正压力下使用；
⑤由于球阀全通导，又能达到超高真空要求，所以也能适用于加速器真空系统。
【六】主要技术性能：
|
阀门漏率： |
≤1.3×10-4Pa.L/S. |
|
适用温度： |
-30～+150℃
-30～+150℃(PPL密封) |
|
关闭时间： |
≤30S |
|
适用范围： |
|
连接型式： |
使用压力范围(Pa) |
|
活套法兰(GB6070、JB919)： |
0.6×106～1.3×10-4 |
|
焊接法兰(GB6070、JB919)： |
1.6×106～1.3×10-4 |
|
快卸法兰(GB4982) |
0.1×106～1.3×10-4 |
|
螺纹连接： |
1.6×106～1.3×10-4 |
【七】卫生级法兰『GUD电动高真空球阀』连接尺寸： (设计标准：JB919)
|
型号 |
DN |
G |
H |
E |
L |
|
GUD-10(G) |
10 |
1/4" |
153 |
157 |
68 |
|
GUD-16(G) |
16 |
1/2" |
172 |
157 |
72 |
|
GUD-20(G) |
20 |
3/4" |
178 |
157 |
82 |
|
GUD-25(G) |
25 |
1" |
187 |
157 |
90 |
|
GUD-32(G) |
32 |
1-1/4" |
206 |
157 |
112 |
|
GUD-40(G) |
40 |
1-1/2" |
212 |
157 |
120 |
|
GUD-50(G) |
50 |
2" |
265 |
157 |
145 |
|
GUD-63(G) |
63 |
2-1/2" |
305 |
207 |
185 |
|
GUD-80(G) |
80 |
3" |
330 |
207 |
210 |
|
GUD-100(G) |
100 |
4" |
350 |
207 |
268 |
【八】活套法兰『GUD电动高真空球阀』连接尺寸： (设计标准：GB6070)
|
型号 |
DN |
D |
Do |
H |
E |
L |
n-φc |
|
GUD-10(F) |
10 |
55 |
40 |
153 |
157 |
84 |
4-φ6.6 |
|
GUD-16(F) |
16 |
60 |
45 |
172 |
157 |
84 |
4-φ6.6 |
|
GUD-25(F) |
25 |
70 |
55 |
187 |
157 |
114 |
4-φ6.6 |
|
GUD-32(F) |
32 |
90 |
70 |
206 |
157 |
140 |
4-φ9 |
|
GUD-40(F) |
40 |
100 |
80 |
212 |
157 |
160 |
4-φ9 |
|
GUD-50(F) |
50 |
110 |
90 |
265 |
157 |
170 |
4-φ9 |
|
GUD-63(F) |
63 |
130 |
110 |
305 |
207 |
195 |
4-φ9 |
|
GUD-80(F) |
80 |
145 |
125 |
330 |
207 |
203 |
8-φ9 |
|
GUD-100(F) |
100 |
165 |
145 |
350 |
207 |
280 |
8-φ9 |
【九】快卸法兰『GUD电动高真空球阀』连接尺寸： (设计标准：GB4982)
|
型号 |
DN |
D1 |
D |
H |
E |
L |
|
GUD-10(KF) |
10 |
12.2 |
30 |
153 |
157 |
84 |
|
GUD-16(KF) |
16 |
17.2 |
30 |
172 |
157 |
84 |
|
GUD-25(KF) |
25 |
26.2 |
40 |
187 |
157 |
114 |
|
GUD-32(KF) |
32 |
34.2 |
55 |
206 |
157 |
140 |
|
GUD-40(KF) |
40 |
41.2 |
55 |
212 |
157 |
160 |
|
GUD-50(KF) |
50 |
52.2 |
75 |
265 |
157 |
170 | |
