『GUQ气动高真空球阀』专业生产厂家,由本厂自主研发生产的【球阀】质量可靠、价格合理、售后服务完善.『GUQ气动高真空球阀』适用于各种轻重工业及楼宇管道.能恩品质,全球共享!【球阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。【GU型手动高真空球阀】【GUQ型气动高真空球阀】【GUD型电动高真空球阀】
【球阀】特点：（1）流体阻力小，全通径的球阀基本没有流阻。（2）结构简单、体积小、重量轻。（3）紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。（7）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

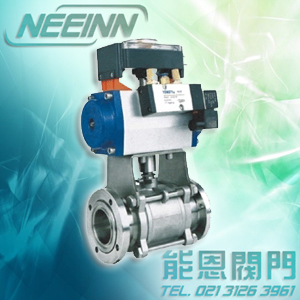

GUQ型气动高真空球阀概述：
用途和使用范围：GU系列球阀是在1.3×10-7～6×105Pa的真空系统中用来开启或隔断气流的阀门，广泛适用各类气体，液体等正、负压力管道系统，符合GMP标准。
【一】主要性能：
①漏率：阀体 ≤1.3×10-9Pa.M3/S；
②压力范围：1.3×10-7Pa～6×105Pa；
③工作介质：水、蒸气、酸、碱。
④工作温度：-30℃～+150℃。
⑤安装位置：任意。
⑥寿命：≥20000次。
【二】工作原理：以阀杆带动阀球转 90º达到开关目的。
【三】产品主要特点：
①密封结构设计独特，漏率可达到＜1×10-10Pa.M3/S,
改变了球阀不能满足高真空、超高真空的现状；
②开关扭矩小，工作稳定、可靠；
③结构紧凑，重量轻，外形简洁、美观；
④改阀既能适用高真空，又能适用一定的正压力下使用；
⑥由于球阀全通导，又能达到超高真空要求，所以也能适用于加速器真空系统。
【四】主要零件材料：①阀体：不锈钢304、316L ②球体：316L ③密封件：增强聚四氟乙烯
【五】快卸法兰『GUQ气动真空球阀』连接尺寸： （标准：GB4982）
|
型 号 |
DN |
A |
B |
L |
H |
|
GUQ-16R |
16 |
30 |
12.2 |
75 |
100 |
|
GUQ-20R |
20 |
40 |
26.2 |
90 |
110 |
|
GUQ-25R |
25 |
40 |
26.2 |
100 |
125 |
|
GUQ-32R |
32 |
55 |
34.2 |
110 |
155 |
|
GUQ-40R |
40 |
55 |
41.2 |
120 |
170 |
【六】卫生级法兰『GUQ气动真空球阀』连接尺寸： （标准：GB4982）
|
型 号 |
DN |
A |
B |
L |
H |
|
GUQ-16R |
16 |
34 |
27.5 |
75 |
100 |
|
GUQ-20R |
20 |
50.5 |
43.5 |
90 |
110 |
|
GUQ-25R |
25 |
50.5 |
43.5 |
100 |
125 |
|
GUQ-32R |
32 |
50.5 |
43.5 |
110 |
155 |
|
GUQ-40R |
40 |
50.5 |
43.5 |
120 |
170 |
|
GUQ-50R |
50 |
64 |
56.5 |
135 |
210 |
|
GUQ-65R |
65 |
77.5 |
70.5 |
150 |
260 |
|
GUQ-80R |
80 |
91 |
83.5 |
200 |
320 |
|
GUQ-100R |
100 |
119 |
110 |
250 |
400 |
【七】活套法兰『GUQ气动真空球阀』连接尺寸： （标准：GB4982）
|
型 号 |
DN |
A |
B |
n |
c |
L |
H |
|
GUQ-16R |
16 |
60 |
45 |
4 |
6.6 |
75 |
100 |
|
GUQ-20R |
20 |
65 |
50 |
4 |
6.6 |
90 |
110 |
|
GUQ-25R |
25 |
70 |
55 |
4 |
6.6 |
100 |
125 |
|
GUQ-32R |
32 |
90 |
70 |
4 |
9 |
110 |
155 |
|
GUQ-40R |
40 |
100 |
80 |
4 |
9 |
120 |
170 |
|
GUQ-50R |
50 |
110 |
90 |
4 |
9 |
135 |
210 |
|
GUQ-65R |
65 |
130 |
110 |
4 |
9 |
150 |
260 |
|
GUQ-80R |
80 |
145 |
125 |
8 |
9 |
200 |
320 |
|
GUQ-100R |
100 |
165 |
145 |
8 |
9 |
250 | |
