『铝合金槽车球阀』专业生产厂家,由本厂自主研发生产的【球阀】质量可靠、价格合理、售后服务完善.『铝合金槽车球阀』适用于各种轻重工业及楼宇管道.能恩品质,全球共享!【球阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
【球阀】特点：（1）流体阻力小，全通径的球阀基本没有流阻。（2）结构简单、体积小、重量轻。（3）紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。（7）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
铝合金槽车球阀概述：

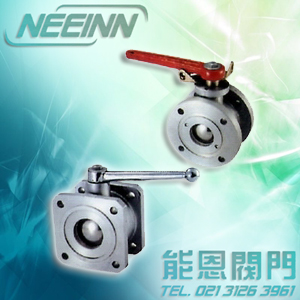

CQA-25P铝合金槽车球阀采用法兰连接安装在紧急切断阀下游，出口与同规格快速接头配合使用，用来装卸和卸荷介质时的接通和截断，待放散阀，适用于液化气槽车和液氨槽车上，并采用浮动式球体进行启闭，操作速度快。
【一】主要设计参数：
①铝合金槽车球阀型号：CQA-25P
②法兰连接：JB/T79-94、GB9113-2000
③结构长度：GB12221-89
④公称通径：DN25、50mm
⑤公称压力：PN1.6、2.5、4.0MP。
【二】主要性能参数：
|
公称压力 |
壳体试验 |
密封试验 |
适用介质 |
适宜温度 |
|
2.5 |
3.75 |
2.75 |
液化气、液氨等 |
-40~+80℃ |
|
4.0 |
6.0 |
4.4 |
【三】主要零部件材料：
|
阀体 |
球体、阀杆 |
密封圈 |
填料 |
|
不锈钢 |
不锈钢 |
增强聚四氟乙烯 |
聚四氟乙烯 |
【四】主要外形及连接尺寸：
|
PN |
DN |
d |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-фd |
W |
|
2.5MPa |
25 |
22 |
194 |
78 |
115 |
85 |
65 |
16 |
2 |
4-14 |
150 |
|
2.5MPa |
50 |
46 |
230 |
88 |
160 |
125 |
100 |
20 |
3 |
4-18 |
180 |
【五】性能规范：
|
公称压力PN |
1.6 |
2.5 |
MPa |
|
壳体试验压力 |
2.4 |
3.75 |
|
气密封试验压力 |
1.76 |
2.75 |
|
低压气密封试验压力 |
0.5~0.7 |
|
适用介质 |
液化气、液氨 |
|
适用温度 |
-40~+80℃ |
我公司球阀制造标准依照：①《通用阀门法兰和对焊连接钢制球阀》GB/T12237-89 ②《铁制和铜制球阀》GB/T 15185-1994 ③《钢制阀门 一般要求》GB/T 12224-2005 ④《生活饮用水输配水设备及防护材料的安全性评价标准》 GB/T 17219-1998 |
