『三通内螺纹球阀』专业生产厂家，由本厂自主研发生产的【球阀】质量可靠、价格合理、售后服务完善。『三通内螺纹球阀』适用于各种轻重工业及楼宇管道。能恩品质，全球共享!【球阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。【球阀】特点：（1）流体阻力小，全通径的球阀基本没有流阻。（2）结构简单、体积小、重量轻。（3）紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。（7）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
三通内螺纹球阀概述：

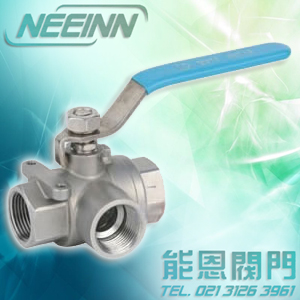

三通内螺纹球阀三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。
产品特征
|
公称压力 |
2.5MPa |
|
适用稳定范围 |
-20～232℃～350℃ |
|
螺纹类型 |
G.NPT.BSPT.BSP.DIN259/2999 |
|
Q14F型螺纹连接三通不锈钢球阀适用介质 |
水、油、气及某些腐蚀性液体（W。O。G） |
主要零件材料
|
零件名称 |
材质 |
|
阀体 |
不锈钢CF8M/CF8 |
|
阀盖 |
不锈钢CF8M/CF8 |
|
球 |
不锈钢CF8M/CF8 |
|
球垫 |
聚四氟乙烯PTEE |
|
阀杆 |
不锈钢CF8M/CF8 |
|
填料 |
聚四氟乙烯PTEE |
|
中口 |
聚四氟乙烯PTEE |
|
大薄片 |
聚四氟乙烯PTEE |
|
压紧螺母 |
不锈钢CF8M/CF8 |
|
手柄 |
不锈钢CF8M/CF8 |
|
流向指示牌 |
ALUMINUM |
|
华司 |
不锈钢CF8 |
|
螺帽 |
不锈钢CF8 |
|
锁定装置 |
不锈钢CF8 |
|
皮套 |
塑料 |
|
盲盖 |
不锈钢CF8M/CF8 |
主要连接尺寸及重量单位：mm
|
SIZE |
d |
L |
H |
D1 |
B |
W1 |
W2 |
h |
|
1/2" |
12.7 |
64 |
53 |
97 |
32.0 |
22.4 |
35.0 |
10-24UNC |
|
3/4" |
16.0 |
76 |
63 |
126 |
38.0 |
22.4 |
35.0 |
10-24UNC |
|
1" |
20.0 |
87 |
66 |
126 |
43.5 |
22.4 |
35.0 |
10-24UNC |
|
1-1/4" |
25.0 |
96 |
81 |
145 |
48.0 |
22.4 |
35.0 |
10-24UNC |
|
1-1/2" |
32.0 |
114 |
83 |
145 |
57.0 |
22.4 |
38.1 |
1/4-20UNC |
|
2" |
38.1 |
142 |
96 |
204 |
71.0 |
22.4 |
38.1 |
1/4-20UNC | |
