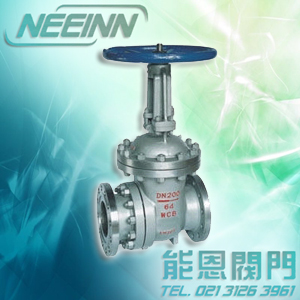

『排渣闸阀』专业生产厂家,由本厂自主研发生产的【闸阀】质量可靠、价格合理、售后服务完善。『排渣闸阀』适用于各种轻重工业及楼宇管道.能恩品质,全球共享!【闸阀】广泛应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。
【闸阀】特点:(1)流动阻力小。阀体内部介质通道是直通的,介质成直线流动,流动阻力小。(2)启闭时较省力。是与截止阀相比而言,因为无论是开或闭,闸板运动方向均与介质流动方 向相垂直。(3)高度大,启闭时间长。闸板的启闭行程较大,降是通过螺杆进行的。(4)水锤现象不易产生。原因是关闭时间长。(5)介质可向两侧任意方向流动,易于安装。闸阀通道两侧是对称的。(6)结构长度(系壳体两连接端面之间的距离)较小。(7)密封面易磨损,影响使用寿命。启闭时,闸板与阀座两个密封面相互摩擦滑动,要介质压力作用下易产生擦伤磨损,影响密封性能,缩短使用寿命。(8)价格较贵。接触密封面较多,加工较复杂,特别是闸板座上的密封面不易加工,而且零件较多。(9)形体简单 , 结构长度短,制造工艺性好,适用范围广。(10)结构紧凑,阀门刚性好,通道流畅,流阻数小,密封面采用不锈钢和硬质合金,使用寿命长,采用PTFE填料,密封可靠,操作轻便灵活。
排渣闸阀概述: 排渣阀适用于公称压力PN1.6~6.4MPa,工作温度0~100℃的火力电站水利系统及水利工程的灰浆排放系统管路上,切断或接通管路中灰水混合物,渣水混合物。
产品结构特点
1、采用中法兰螺栓连接,支管两端为法兰连接或对焊连接
2、启闭件采用半密封副强制密封,性能优良
3、密封副材料为耐磨陶瓷或耐磨合金,耐磨性强,耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠
4、阀体出口流道结型合理,不存渣,启闭灵活,不卡阻
5、阀杆经调质和表面氮化处理,有良好的搞腐蚀性,抗擦伤性和耐磨性
6、中大口径设置滚动轴承,启闭轻松。
排渣闸阀-主要尺寸 Main dimensions
型号 Type |
公称通径 DN/mm Nominal diameter |
主要尺寸/mm Main dimensions |
L |
D |
D1 |
D2 |
b |
Z-ød |
H |
PZ41H-10C PL41H-10C PZ41H-16C PL41H-16C NPZ41H-10C NPZ41H-16C 电动排渣阀 尺寸同上, 高度重量加电动头。 Dimensions of motor-driven valve are the same as the above with extra height |
50 |
250 |
165 |
125 |
102 |
20 |
4-ø18 |
335 |
80 |
280 |
200 |
150 |
133 |
22 |
8-ø18 |
510 |
100 |
300 |
220 |
180 |
150 |
24 |
8-ø18 |
685 |
150 |
350 |
285 |
240 |
212 |
28 |
8-ø22 |
790 |
200 |
400 |
340 |
295 |
268 |
30 |
12-ø22 |
885 |
250 |
450 |
405 |
355 |
320 |
32 |
12-ø26 |
1015 |
300 |
500 |
460 |
41O |
370 |
34 |
12-ø26 |
1190 |
350 |
550 |
520 |
470 |
430 |
38 |
16-ø26 |
1350 |
400 |
600 |
580 |
525 |
482 |
40 |
16-ø30 |
1460 |
500 |
700 |
715 |
650 |
585 |
46 |
20-ø33 |
1820 |
PZ41H-25 PZ941H-25 NPZ41H-25 NPZ941H-25 电动尺寸同上,高度、 重量外加电动装置。 Dimensions are the same as the above With extra height and Weight of the motor |
50 |
250 |
165 |
125 |
102 |
20 |
4-ø18 |
335 |
80 |
280 |
200 |
150 |
133 |
22 |
8-ø18 |
510 |
100 |
300 |
235 |
190 |
158 |
24 |
8-ø22 |
685 |
150 |
350 |
300 |
250 |
212 |
30 |
8-ø26 |
190 |
200 |
400 |
360 |
31O |
278 |
34 |
12-ø26 |
885 |
250 |
450 |
425 |
370 |
335 |
36 |
12-ø30 |
1015 |
300 |
500 |
485 |
430 |
390 |
40 |
16-ø30 |
1190 |
350 |
550 |
555 |
490 |
450 |
44 |
16-ø33 |
1350 |
400 |
600 |
620 |
550 |
505 |
48 |
16-ø36 |
1460 |
450 |
650 |
670 |
600 |
555 |
50 |
20-ø36 |
1620 |
500 |
700 |
730 |
660 |
615 |
52 |
20-ø36 |
1820 |
PL41H-25 PL941H-25 电动尺寸同上, 高度、重量 外加电动装置。 Dimensions are the Same as the above With extra height and Weight of the mortor |
150 |
400 |
300 |
250 |
212 |
30 |
8-ø26 |
91O |
200 |
500 |
360 |
31O |
278 |
34 |
12-ø26 |
1100 |
250 |
550 |
425 |
370 |
335 |
36 |
12-ø30 |
1430 |
300 |
650 |
485 |
430 |
390 |
40 |
16-ø30 |
1558 |
350 |
700 |
555 |
490 |
450 |
44 |
16-ø33 |
1678 |
400 |
750 |
620 |
550 |
505 |
48 |
16-ø36 |
1830 |
450 |
850 |
670 |
600 |
555 |
50 |
20-ø36 |
1990 |
500 |
900 |
730 |
660 |
615 |
52 |
20-ø36 |
2160 |
性能参数
PZ41H排渣闸阀工作温度 Working temp |
≤100℃ |
PZ41H排渣闸阀阀体材料 Body Material |
碳钢WCB Carbon steel |
PZ41H排渣闸阀适用介质 Applicable Media |
灰渣水混合物,渣水比≥1:15,最大类径≤50mm Mixture of Water and ash residue With a ratio of residue:Water≥1:15 and max.s |
|
