『水封闸阀』专业生产厂家,由本厂自主研发生产的【闸阀】质量可靠、价格合理、售后服务完善。『水封闸阀』适用于各种轻重工业及楼宇管道.能恩品质,全球共享!【闸阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。 【闸阀】特点：（1）流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。（2）启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方 向相垂直。（3）高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。（4）水锤现象不易产生。原因是关闭时间长。（5）介质可向两侧任意方向流动，易于安装。闸阀通道两侧是对称的。（6）结构长度(系壳体两连接端面之间的距离)较小。（7）密封面易磨损，影响使用寿命。启闭时，闸板与阀座两个密封面相互摩擦滑动，要介质压力作用下易产生擦伤磨损，影响密封性能，缩短使用寿命。（8）价格较贵。接触密封面较多，加工较复杂，特别是闸板座上的密封面不易加工，而且零件较多。（9）形体简单 , 结构长度短，制造工艺性好，适用范围广。（10）结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料，密封可靠，操作轻便灵活。

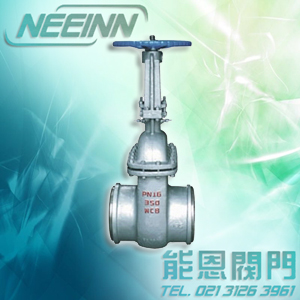

水封闸阀概述： 水封闸阀适用于公称压力100MPa，工作温度425℃，工作介质为水、蒸汽、油品和非腐蚀气体的管路上作启闭装置用，尤其适用于火电厂汽机真空冷凝系统。
产品特点
1、S/Z型系列采用双闸板双向弹性密封、启闭灵活、迅速、密封可靠
2、产品结构简单、紧凑合理、检修方便、使用寿命长
3、在管路上作启闭装置用，必须处于全开或全闭状态，不得用于调节流量
4、阀门连接方式有法兰和焊接两种，驱动方式为手动和电动。
·水封闸阀-主要性能规范 Chief property and specification
|
试验压力
Test pressure |
公称压力PN/MPa |
|
1.0 |
1.6 |
2.5 |
4.O |
6.4 |
1O.0 |
|
壳体强度试验
Shell Strength test |
1.5 |
2.4 |
3.8 |
6.O |
9.6 |
15.0 |
|
密封试验
Seal test |
1.1 |
1.8 |
2.8 |
4.4 |
7.0 |
11.O |
|
上密封试验
Back seal test |
1.1 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
|
气密封试验
Leak- proofness test |
0.5～O.7 |
·水封闸阀-使用范围 Scope of use
|
产品类别
Product
classification |
适用温度/℃
Working
temperature |
适用介质
Suitable medium |
|
碳钢型(C)
Carbon steel |
≤425 |
水、蒸汽、油品、非腐蚀性气体
Water，Stem，oilgoods
non-corrosive gas |
|
合金钢(I)
Alloy steel |
≤540 |
·水封闸阀-主要零件材料 Material for Main Parts
|
产品类型
Product type |
零件名称
Part name |
|
阀体、阀盖、支架 B0dy，BOnnet，Yoke |
阀杆
Valve rod |
闸板、阀瓣、密封面
Walge gate Disc Sealface |
阀座密封面
Seatring seal face |
阀杆螺母
Yoke nut |
填料
Packing |
|
碳钢型(C) Carbon steel |
WCB 25 |
1Crl3 或2Crl3 |
Crl3型不锈钢或硬质合金 Sainlesssteelor carbidealloy |
不锈钢 Stainlesssteel |
铝青铜 Albronze |
柔性石墨 F18xible graphite |
|
合金钢(I)
Alloy steel |
WC6 Cr5M01 |
38CrMoAlA 20CrlM01VA |
钴基合金 |
硬质合金
Carbide alloy |
水封闸阀-主要尺寸/mm Main dimensions
DS/Z64H-16、25 DS/Z64Y-16I、25I
|
公称通径
DN/mm
Nominal
diameter |
L |
α |
H |
DO |
PNl.6/MPa |
PN2.5/MPa |
|
D |
D1 |
D |
D1 |
|
50 |
250 |
37o30' |
334 |
250 |
58 |
50 |
64 |
4g |
|
65 |
270 |
37o30' |
439 |
250 |
75 |
65 |
82 |
67 |
|
80 |
280 |
37o30' |
495 |
300 |
91 |
79 |
95 |
77 |
|
100 |
300 |
37o30' |
575 |
350 |
11O |
97 |
117 |
101 |
|
125 |
325 |
37o30' |
587 |
350 |
136 |
121 |
144 |
126 |
|
150 |
350 |
37o30' |
607 |
350 |
163 |
146 |
172 |
158 |
|
200 |
400 |
37o30' |
740 |
400 |
223 |
202 |
223 |
202 |
|
250 |
450 |
37o30' |
863 |
400 |
278 |
254 |
278 |
254 |
|
300 |
500 |
37o30' |
990 |
400 |
330 |
305 |
330 |
305 |
|
350 |
550 |
37o30' |
1137 |
500 |
382 |
352 |
382 |
352 |
|
400 |
600 |
37o30' |
1523 |
500 |
432 |
399 |
432 |
39g |
|
450 |
650 |
37o30' |
1618 |
600 |
485 |
451 |
485 |
451 |
|
500 |
700 |
37o30' |
1657 |
600 |
535 |
501 |
535 |
499 |
|
600 |
800 |
37o30' |
1746 |
700 |
636 |
601 |
636 |
599 |
注：PN1.6(16)阀门允许作为PN1.0(10)压力选用
DS/Z64H-40、64、100 DS/Z64Y-40I、64I、100I
|
公称通径
DN/mm
Nominal
diameter |
L |
D |
α |
PN4.O/MPa |
PN6.4/MPa |
PNlO.0/MPa |
|
D1 |
H |
D0 |
D1 |
H |
DO |
D1 |
H |
D0 |
|
50 |
250 |
64 |
37o30' |
49 |
345 |
300 |
50 |
350 |
300 |
49 |
350 |
300 |
|
65 |
270 |
83 |
37o30' |
67 |
441 |
300 |
66 |
447 |
300 |
64 |
447 |
300 |
|
80 |
280 |
96 |
37o30' |
79 |
495 |
350 |
77 |
499 |
350 |
75 |
499 |
350 |
|
100 |
300 |
117 |
37o30' |
101 |
575 |
350 |
99 |
582 |
400 |
87 |
582 |
400 |
|
125 |
325 |
144 |
37o30' |
126 |
587 |
400 |
129 |
590 |
400 |
125 |
590 |
400 |
|
150 |
350 |
172 |
37o30' |
152 |
607 |
400 |
150 |
611 |
450 |
145 |
611 |
450 |
|
200 |
400 |
223 |
37o30' |
200 |
740 |
450 |
198 |
745 |
550 |
190 |
747 |
550 |
|
250 |
450 |
278 |
37o30' |
252 |
863 |
550 |
246 |
867 |
650 |
236 |
869 |
650 |
|
300 |
500 |
330 |
37o30' |
302 |
1008 |
650 |
294 |
1008 |
750 |
282 |
1013 |
750 |
|
350 |
550 |
382 |
37o30' |
350 |
1142 |
750 |
342 |
1148 |
800 |
334 |
1148 |
850 |
|
400 |
650 |
432 |
37o30' |
397 |
1527 |
850 |
387 |
1531 |
900 |
377 |
1533 |
950 | |
