『RRHX明杆弹性座封闸阀』专业生产厂家,由本厂自主研发生产的【闸阀】质量可靠、价格合理、售后服务完善。『RRHX明杆弹性座封闸阀』适用于各种轻重工业及楼宇管道.能恩品质,全球共享!【闸阀】广泛应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。
【闸阀】特点:(1)流动阻力小。阀体内部介质通道是直通的,介质成直线流动,流动阻力小。(2)启闭时较省力。是与截止阀相比而言,因为无论是开或闭,闸板运动方向均与介质流动方 向相垂直。(3)高度大,启闭时间长。闸板的启闭行程较大,降是通过螺杆进行的。(4)水锤现象不易产生。原因是关闭时间长。(5)介质可向两侧任意方向流动,易于安装。闸阀通道两侧是对称的。(6)结构长度(系壳体两连接端面之间的距离)较小。(7)密封面易磨损,影响使用寿命。启闭时,闸板与阀座两个密封面相互摩擦滑动,要介质压力作用下易产生擦伤磨损,影响密封性能,缩短使用寿命。(8)价格较贵。接触密封面较多,加工较复杂,特别是闸板座上的密封面不易加工,而且零件较多。(9)形体简单 , 结构长度短,制造工艺性好,适用范围广。(10)结构紧凑,阀门刚性好,通道流畅,流阻数小,密封面采用不锈钢和硬质合金,使用寿命长,采用PTFE填料,密封可靠,操作轻便灵活。

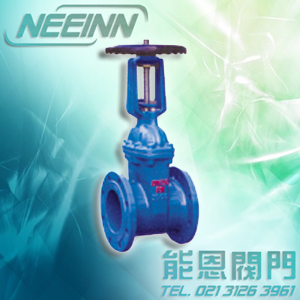

RRHX明杆弹性座封闸阀概述:
RRHX明杆弹性座封闸阀除具有弹性座封闸阀的优点之外,并可以较直观阀门开度,启闭迅速可靠,故常应用消防及工业系统。一般安装于距地面较高位置。
主要技术参数:
①公称压力:1.0~2.5MPa
②工作温度:0~80℃
③法兰标准:GB/T 17241.6 GB9113
④公称通经:50~400mm
⑤适用介质:水、油、气等
⑥试验标准:GB13927 AP1598
主要零部件材料:
名 称 |
材 质 |
阀 体 |
灰 铸 铁、球 墨 铸 铁、铸 钢 |
闸 板 |
球 墨 铸 铁 +三 元 乙 丙 或 丁 腈 橡 胶 |
中 口 垫 |
丁 腈 橡 胶、三 元 乙 丙 |
密 封 圈 |
丁 腈 橡 胶 |
支 架 |
灰 铸 铁、球 墨 铸 铁、铸 钢 |
阀 杆 |
不 锈 钢 |
螺 栓 |
不 锈 钢 |
压 盖 |
球 墨 铸 铁、铸 钢 |
阀 杆 螺 母 |
铜 合 金 |
手 轮 (传 动 帽) |
可 锻 铸 铁 |
主要外形及连接尺寸:
弹性座封闸阀结构图--上海能恩阀门有限公司.jpg" border=1>
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
HA |
322 |
332 |
350 |
420 |
581 |
581 |
736 |
882 |
1009 |
1300 |
1380 |
HC |
374 |
398 |
429 |
524 |
721 |
736 |
942 |
1031 |
1117 |
1655 |
1805 |
购买本公司RRHX明杆弹性座封闸阀请按以下指示进行安装:(详情或见产品说明书)
(1)、手轮、手柄操作的截止阀可安装在管道的任何位置上。
(2)、手轮、手柄及(气动、电动)执行机构,不允许作起吊作用。
(3)、管道中的介质流向应与阀体所示箭头方向一致。 |
