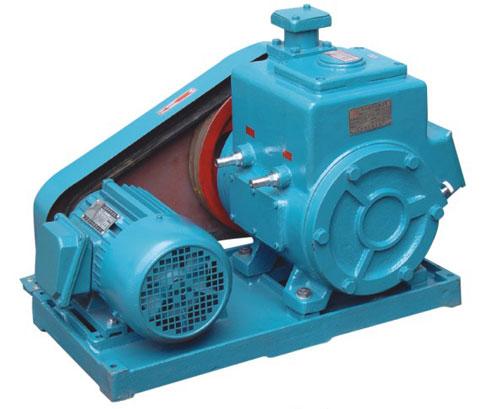

2X型双级旋片式真空泵
特点及用途:
2X系列真空泵为双级结构。带有旋片泵的转子偏心地安装在圆筒形的定子中，当转子高速旋转时，装在转子槽中自由活动的旋片由于离心力和弹簧力的作用强力地被向外推出，以它的顶部和定子内壁贴紧。这样定子上的进出口被它们隔开。被它们所围的通向进口的一部分容积随着转子旋转而逐渐地并且周期地扩大，同时通向出口的一部分容积也逐渐地并且周期地减少。这样空气或混合气体首先被高真空级进口吸入，然后被压缩，通过它的排气阀排出。在工作过程中当排气压强不足以推开排气阀时，高真空级被压缩的气体只能进一步被转送到第二级，并且最后经过第二级排气阀而被排到大气中去，这样在泵的吸入口端就获得真空。排气阀都浸在油中，油在泵中循环流动起润滑和密封作用。
泵装有气镇阀，当被抽气体中含有少量水蒸气时，开启气镇阀向泵的排气腔注入空气，蒸汽可以和空气一起排出，而不致在泵中凝结成水以防止油被凝结的水乳化，从而延长泵油的使用寿命。
该泵是用来对密封容器抽除气体获得高真空的基本设备，可单独使用，也可作为前级泵。可用于真空冶炼、真空焊接、真空浇铸、真空干燥以及化工制药，电真空器件等工业的真空作业。
可在环境温度5oC-40oC范围内和进口压强小于1330pa的条件下，允许长时期连续工作。
不适用于抽除含氧过高的、有毒的、有爆炸性的，对金属有腐蚀作用的、对泵油起化学反应的，以及含有颗粒尘埃的气体，也不适于把气体从一个容器输送到另一个容器作输送泵用。
在6650pa到大气压的进口压强下的连续工作时间，不得超过3min以免喷油或润滑不良引起泵损。
该系列真空泵可单独使用，亦可作为增压泵、扩散泵、分子泵及钛泵的前级泵使用，没有气镇阀时，可抽送适量的可凝性气体、湿空气或气水混合气体，但介质中不能含有颗粒状固体物质。
型号：2X-2/2X-4/2X-8/2X-15/2X-30/2X-70
极限分压强(Pa)：≤6×10-2
极限全压强(Pa)：≤1
抽气速率(L/s)：2-70
电机功率(kW)：0.37---5.5
技术参数:
|
型号 |
2x-4 |
2x-8A |
2X-8 |
2X-15A |
2X-15 |
2X-30 |
2X-70 |
|
抽气速率(L/S) |
4 |
8 |
15 |
30 |
70 |
|
极限压力(不掺气) |
分压力(Pa) |
6×10-2 |
|
总压力(Pa) |
2.1 |
1 |
1.3 |
|
噪声[dB(A)] |
72 |
75 |
80 |
82 |
86 |
|
抽大气不(min) |
1 |
|
温升(℃) |
40 |
|
电机功率(KW) |
0.55 |
1.1 |
1.5 |
3 |
5.5 |
|
真空泵油用量(L) |
1.1 |
1.5 |
1.3 |
3 |
2.5 |
4.5 |
8 |
|
主轴转速(rpm) |
525 |
550 |
470 |
430 |
450 |
|
冷却方式 |
自然冷却 |
水冷 |
自然冷却 |
水冷 |
|
冷却水耗(L/h) |
— |
480 |
— |
480 | |
