ECOSO工业管道流量计量管理系统 – Plant Flow Management System
1）产品简介
压缩空气、水等流体作为生产现场的动力传送或工艺介质被广泛使用。我国压缩机、泵、风机三大类基础工业设备每年耗电约占全国总用电量的42%，2008全年高达1.44万亿度电。目前，基于生产流程控制需要、与热力公司的计量结算要求或国家政策规定，蒸汽、天然气、油等流体的工业管道基本已安装流量计量设备并已成为监测管理对象。但是，压缩空气、冷却水等在大多数企业都没有纳入监测管理对象范围。部分企业即使安装了气体流量计，但没有对其数据进行有效的管理，大多成了摆设。
当前，尤其是压缩空气，在大多数企业都在监管对象外。为此，企业付出的成本有：1）各车间对压缩空气的使用处于一种无成本意识、无节制的使用状态。由于缺乏有效的监督机制，设备即使出现泄漏，现场工人经常表现为漠不关心；2）基于泄漏产生机理，泄漏会随着设备使用年数而逐步增长。由于对泄漏缺乏定量的管理，对泄漏发生场所一无所知，很多企业的空气压缩机工作台数或耗电量只能被动地增长。空压机的耗电量在很多企业已成为能耗大户，如下表所示
|
行业类别 |
空压机运行台数 |
运行总功率（kW） |
空压机全年耗电量（万度） |
空压机全年电费（万元） |
|
某纺织企业 |
14 |
3,400 |
2,940 |
1,764 |
|
某橡胶企业 |
8 |
3,075 |
2,277 |
1,594 |
|
某汽车企业 |
3 |
750 |
530 |
360 |
|
某机加工企业 |
3 |
724 |
680 |
428 |
|
某电解铝企业 |
7 |
8,260 |
6,200 |
2,170 |
由此可见，科学、准确、可靠的流量计量管理是保证企业高效率生产、避免浪费、保证最佳经济效益的重要手段之一。今后，避免浪费、削减工业流体介质用量将成为企业节能减排工作的一个重点。
本流量计量管理系统除具备传统的RS485联网方式外，还与带无线通信功能的ECOSO品牌流量计结合，提供低功耗无线通信方式，使得现场安装免配线，低维护。该系统不仅具备一般计量管理系统所具有的常规功能，还推出了一些符合压缩空气使用特点的一些独特功能：1）自学习每天各时段流量，对流量的异常变动进行实时报警；2）对平均流量的波动进行分析，对泄漏量的增长进行监测。
2）适用对象
基于节能目的致力削减各车间压缩空气等工业流体的消耗量而需对目前工业管道加装计量管理的各行业企业。
3）产品特点
? 无线通信，安装便利：
提供无线通信专用模块，使分布在各车间的流量计勿需长距离布线也可将流量信息准确实时地传给管理计算机；
? 超低功率，电池供电：
无线通信专用模块超低功耗设计，可选择电池供电，能持续工作两年以上；

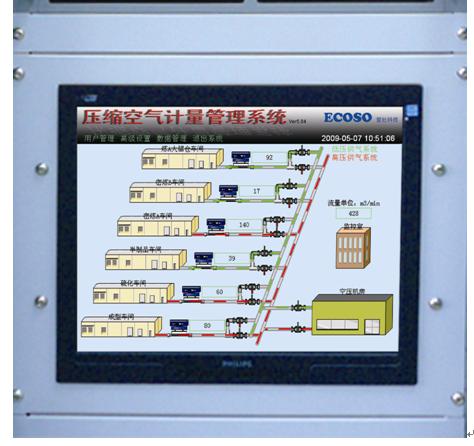

? 超大画面，实时监测：
采用17英寸以上液晶屏及工控机作为管理计算机，实时显示各路管道流量计的瞬时值和累计值；
? 数据保存，报表打印：
自动保存各流量计的瞬时及累计值，数据可查询、汇总、报表、打印、上位机调用；
? 接口灵活，适用广泛：
除无线通信方式外，还可对应涡街、孔板式各类流量计的模拟量、数字脉冲、RS485的信号输出。
本工业管道流量计量管理系统区别于市场上一般的计量管理系统，专为压缩空气等流体工业管道的流量计量管理而开发，专业可靠，价格低廉。
4）产品规格
|
型 号 |
PFMS-W |
PFMS-S |
PFMS-D |
|
信号采集手段 |
无线通信1) |
RS4852) |
A/D或数字脉冲直接输入 |
|
联网流量计台数 |
不限 |
|
显示屏 |
17英寸液晶屏3) |
|
管理计算机 |
工业控制计算机 |
|
上位机备份管理 |
可选功能：各压缩机状态及控制信息的保存、查询、报表、打印 |
|
机柜尺寸4) |
L600×W600×H1200mm |
|
机柜重量4) |
50 kg | 注 1）采用无线通信专用模块；
2）可提供流量计输出信号与RS485的转换模块；
3）可根据客户需求调整屏幕大小；
4）不确保实际产品的尺寸及重量与上表数值完全一致 |
